Профессиональный ремонт выпрямителя UR50040-E для зарядной станции электромобилей: компонентное восстановление силовых модулей
Квалифицированный ремонт выпрямителя UR50040-E для зарядной станции электромобилей — это критически важная услуга для операторов зарядной инфраструктуры, столкнувшихся с выходом из строя дорогостоящих силовых модулей. Данный AC/DC преобразователь мощностью 20 кВт является базовым элементом быстрых ЭЗС постоянного тока (DC Fast Chargers), отвечая за преобразование переменного напряжения из сети в постоянный ток для зарядки тяговых батарей. Наш сервисный центр выполняет глубокое компонентное восстановление этих блоков, избавляя владельцев станций от необходимости заказывать новые модули за рубежом и минимизируя финансовые потери от простоя коммерческих терминалов. Мы возвращаем оборудованию исходные заводские характеристики с обязательной последующей проверкой под динамической нагрузкой на специализированных испытательных стендах.
Специфика работы силовых модулей ЭЗС и основные причины отказов
Современные станции быстрой зарядки электромобилей имеют модульную архитектуру. Внутри одного терминала параллельно работают несколько выпрямительных блоков (power modules), таких как UR50040-E, которые суммируют свою мощность для выдачи необходимого тока на коннекторы CHAdeMO или CCS Combo. Эти устройства работают в экстремально жестких режимах. В отличие от цеховой автоматики, зарядные станции устанавливаются на улице, что подвергает электронику воздействию целого ряда негативных факторов.
Несмотря на высокую степень защиты внешних корпусов самих ЭЗС (обычно IP54 и выше), внутренние выпрямители страдают от конденсата при резких перепадах температур, засасывания уличной пыли и реагентов через систему принудительной вентиляции, а также от нестабильности городских электросетей. Со временем это приводит к деградации электронной базы: высыхают сглаживающие емкости, нарушается теплоотвод от силовых транзисторов, происходят пробои по входным цепям. Покупка нового модуля UR50040-E сопряжена с серьезными затратами и долгим ожиданием поставки, поэтому компонентный ремонт становится единственным рентабельным способом поддержания сети ЭЗС в рабочем состоянии.
Типовые симптомы неисправности выпрямителя
Для инженеров эксплуатации и диспетчеров зарядных сетей важно вовремя распознать выход из строя отдельного модуля, чтобы не допустить каскадной аварии всей станции. Наиболее частые признаки поломки UR50040-E включают:
- Снижение общей мощности терминала: Станция продолжает заряжать электромобили, но выдает, например, 40 кВт вместо заявленных 60 кВт. Это явный признак того, что один из параллельных AC/DC преобразователей отключился по внутренней ошибке.
- Ошибки изоляции и связи: На дисплее станции или в системе управления (через протокол OCPP) появляются сообщения об ошибке связи по CAN-шине с конкретным модулем, либо фиксируется пробой изоляции постоянного тока.
- Аварийная индикация на блоке: При открытии сервисной двери ЭЗС на лицевой панели неисправного выпрямителя горит красный светодиод (Fault), а встроенные вентиляторы охлаждения не вращаются.
- Срабатывание вводной защиты: При попытке запуска зарядной сессии выбивает автоматические выключатели переменного тока, что свидетельствует о жестком коротком замыкании во входном каскаде модуля.
Алгоритм компонентного восстановления в нашей лаборатории
Мы не занимаемся крупноузловой сборкой, а восстанавливаем оригинальные платы на уровне микроэлектроники. Ремонт силовых преобразователей высокой мощности требует строгой дисциплины и применения специального оборудования. Процесс разделен на несколько обязательных этапов.
1. Профилактическая очистка и визуально-оптический контроль

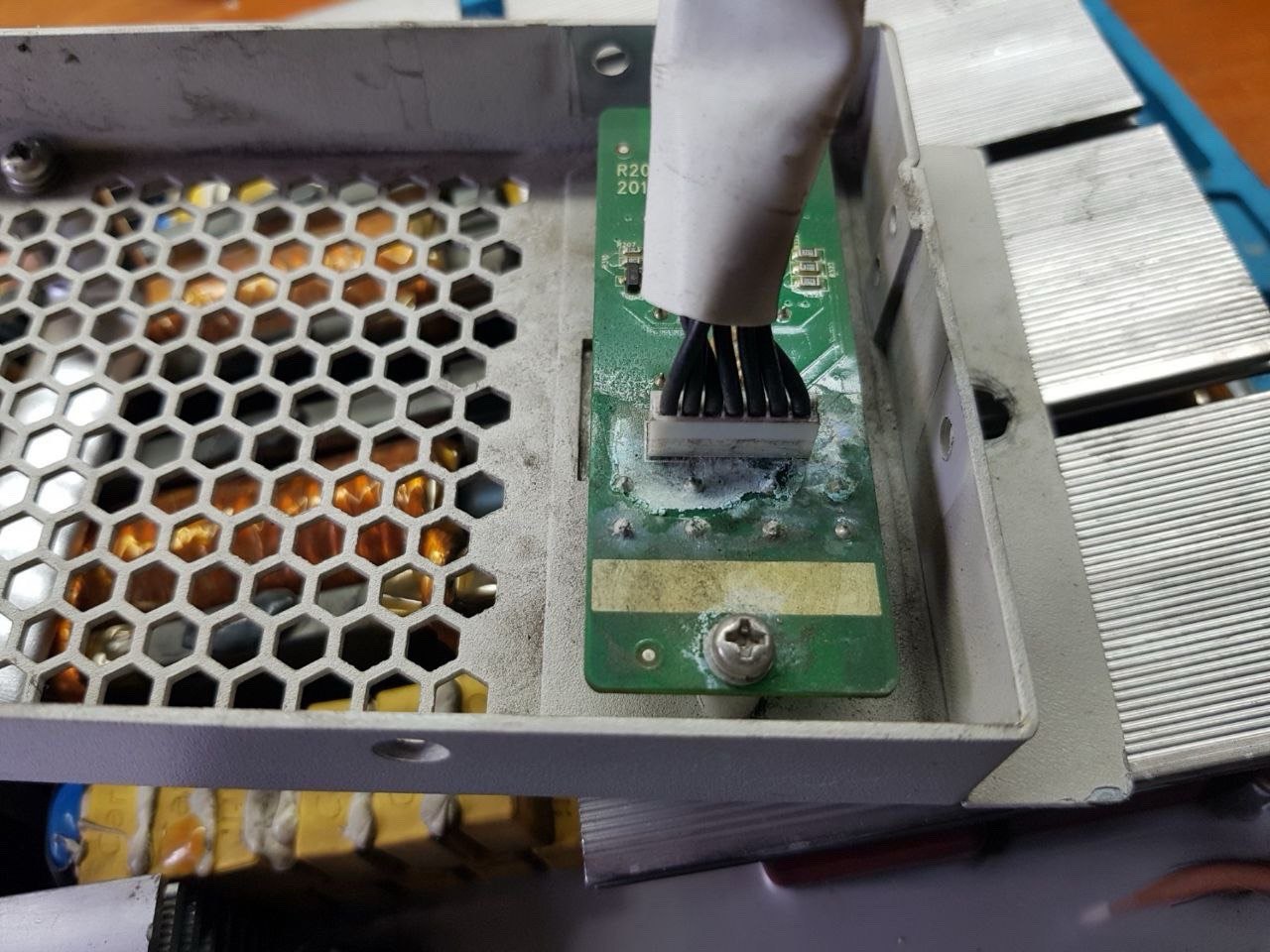

Силовые модули уличных ЭЗС всегда поступают к нам с плотным слоем мелкодисперсной пыли на радиаторах и платах. Перед началом любых измерений блок полностью разбирается. Печатные узлы проходят очистку специальными диэлектрическими составами. Это исключает риск поверхностных пробоев при диагностике и позволяет инженерам обнаружить микротрещины в пайке, вздутые конденсаторы или следы термического повреждения текстолита.
2. Глубокая аппаратная диагностика (без подачи напряжения)
Используя метод сигнатурного анализа, мультиметры и измерители RLC, инженеры проверяют входные диодные мосты, схемы активной коррекции коэффициента мощности (PFC) и высокочастотные DC/DC каскады. Тщательно исследуются силовые IGBT/MOSFET транзисторы и управляющие ими драйверы. Выявляются элементы, которые не сгорели явно, но их характеристики (например, внутреннее сопротивление) уже вышли за допустимые пределы.
3. Компонентный ремонт и усиление изоляции
Вышедшие из строя радиодетали демонтируются с помощью инфракрасных паяльных станций. На их место устанавливаются оригинальные комплектующие индустриального класса. Важнейший шаг при ремонте UR50040-E — обновление термоинтерфейса (замена старой термопасты на высокоэффективную новую) между силовыми ключами и массивным радиатором охлаждения. После пайки все восстановленные участки платы в обязательном порядке покрываются несколькими слоями защитного электротехнического лака для защиты от влаги.
4. Нагрузочное тестирование
Ремонт не считается завершенным без испытаний. Восстановленный модуль интегрируется в тестовый стенд. Мы имитируем подключение к центральному контроллеру ЭЗС и плавно повышаем потребление тока до номинальных значений (до 40 Ампер). Блок тестируется в течение нескольких часов с контролем выходного напряжения, пульсаций и температуры радиаторов с помощью тепловизора.
Примеры из практики нашего сервисного центра
Опыт работы с зарядной инфраструктурой позволяет нам быстро локализовать неисправности. Приведем два реальных случая успешного восстановления модулей из недавней практики.
Кейс 1: Восстановление модуля после грозового перенапряжения
Оборудование: Силовой модуль UR50040-E из состава городской зарядной станции мощностью 60 кВт.
Проблема: После сильной летней грозы и скачка напряжения в муниципальной электросети станция ушла в аварию. Диагностика оператора выявила, что один из трех силовых модулей получил фатальные повреждения и блокирует работу всей ЭЗС по CAN-шине.
Решение: В лаборатории было выявлено сквозное пробитие защитных варисторов, разрушение входного выпрямительного моста и повреждение цепей предзаряда. Инженеры заменили силовые элементы, восстановили сгоревшие токоведущие дорожки и заменили оптопары в цепи обратной связи для защиты микроконтроллера.
Результат: Блок прошел нагрузочные испытания. Оператор сети получил рабочий модуль через 5 дней, избежав покупки нового блока стоимостью в несколько сотен тысяч рублей. Станция возвращена к генерации прибыли.
Кейс 2: Устранение перегрева на терминале корпоративного автопарка
Оборудование: Выпрямитель UR50040-E (используется для зарядки парка коммерческих электромобилей).
Проблема: В периоды максимальной загрузки (ночная зарядка автопарка) один из модулей начал регулярно отключаться по датчику температуры, снижая общую скорость зарядки машин. Впоследствии модуль полностью перестал выдавать постоянный ток.
Решение: При вскрытии обнаружилась сильная деградация термопасты из-за длительной работы на предельных мощностях и заклинивание одного из кулеров охлаждения. Это привело к тепловому пробою высоковольтных транзисторов в инверторной части. Инженеры произвели замену ключей, установили новые промышленные вентиляторы с повышенным ресурсом и нанесли качественный теплопроводящий состав.
Результат: Тепловизионный контроль на стенде показал идеальное рассеивание тепла под 100% нагрузкой. Надежность ЭЗС для автопарка полностью восстановлена.
Почему операторы ЭЗС выбирают наш сервис?
Поддержание высокого аптайма (времени безотказной работы) зарядных станций — главная задача любого оператора. Наш подход ориентирован на бизнес-задачи клиентов:
- Скорость ремонта: Наличие склада популярных индустриальных компонентов (IGBT, диоды, высокоемкие конденсаторы) позволяет нам не ждать поставок запчастей месяцами.
- Экономическая выгода: Компонентное восстановление обходится в 3-4 раза дешевле, чем закупка новых блоков у производителей зарядных станций.
- Гарантия надежности: Проверка на специализированном силовом стенде гарантирует, что модуль не отключится при подключении реального электромобиля.
Заключение
Развитие зарядной инфраструктуры невозможно без надежной технической поддержки. Выход из строя AC/DC преобразователей — это естественный процесс износа электроники в суровых уличных условиях. Однако грамотное компонентное вмешательство способно полностью устранить последствия аварий и продлить срок службы оборудования на долгие годы, экономя значительные бюджеты эксплуатирующих компаний.
Если на ваших объектах простаивают терминалы и требуется оперативный ремонт выпрямителя UR50040-E для зарядной станции электромобилей, обращайтесь в нашу специализированную лабораторию. Свяжитесь с нами прямо сейчас для технической консультации, оценки сроков и организации доставки неисправных силовых модулей на диагностику. Мы поможем вашей сети ЭЗС работать на полную мощность!
