Профессиональный ремонт программируемого контроллера безопасности IFM CR0301: надежное восстановление автоматики спецтехники
Отказ систем управления на базе мобильной автоматики влечет за собой не только длительный простой дорогостоящего оборудования, но и создает прямую угрозу производственной безопасности. Оперативный ремонт программируемого контроллера безопасности IFM CR0301 является оптимальным решением для сервисных служб и предприятий, стремящихся быстро вернуть технику в строй без колоссальных затрат на закупку новых импортных узлов. Наш специализированный сервисный центр выполняет сложное компонентное восстановление промышленной электроники, устраняя аппаратные дефекты с полным сохранением пользовательского программного обеспечения. Мы осознаем критическую важность устройств класса Safety, поэтому все восстановительные процедуры проводятся с многоступенчатым контролем качества и обязательными стендовыми испытаниями.
Специфика оборудования и почему компонентное восстановление выгоднее замены

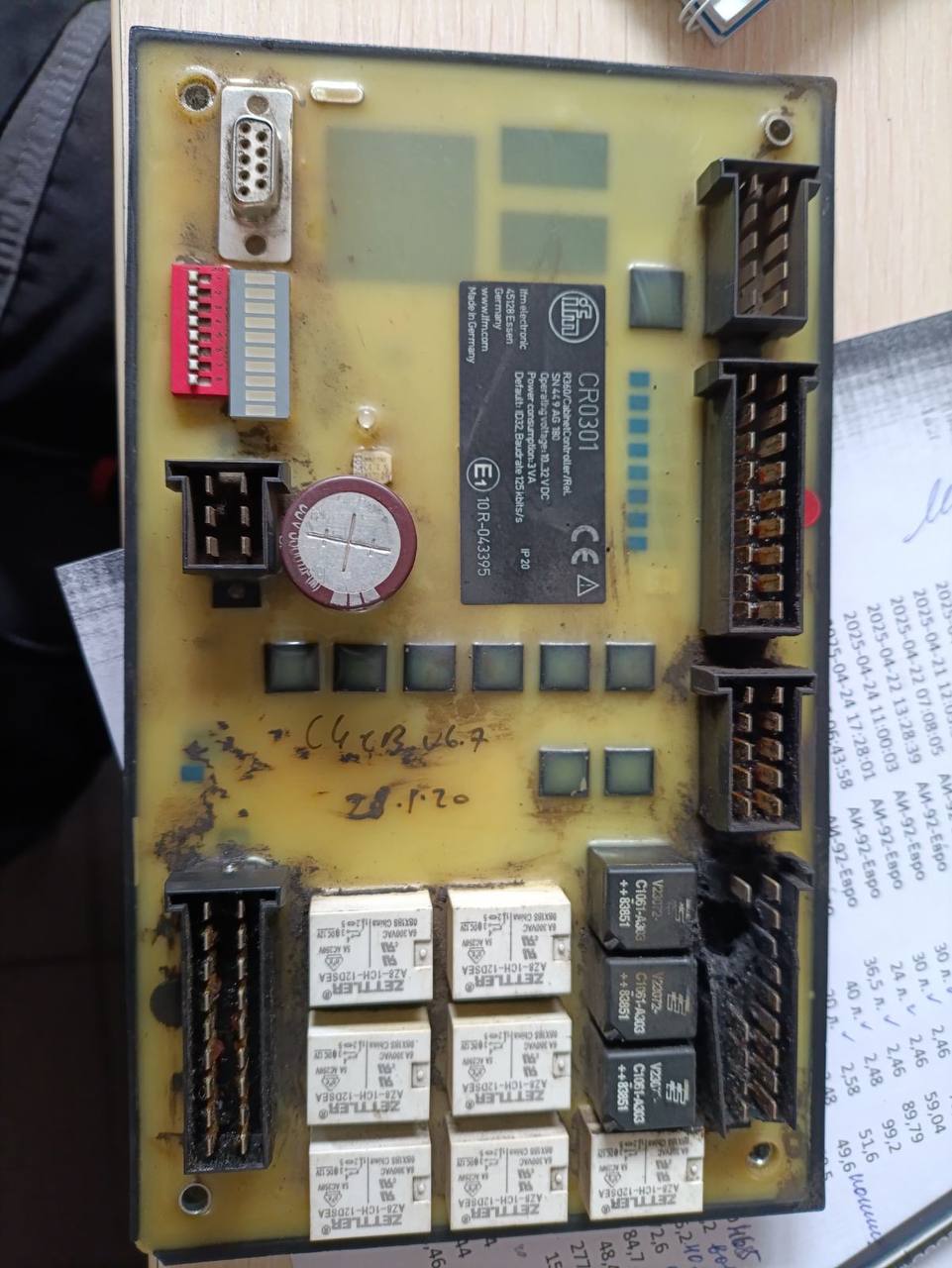

Модель IFM CR0301 относится к семейству ecomatmobile и предназначена для работы в экстремальных условиях. Эти ПЛК устанавливаются на строительной, сельскохозяйственной, лесозаготовительной, коммунальной технике и подъемных кранах. Они отвечают за управление пропорциональной гидравликой, обработку сигналов с джойстиков и датчиков, а также за обеспечение безопасности (соответствие стандартам SIL/PL). При выходе такого блока из строя механики и инженеры КИПиА сталкиваются с серьезной проблемой: покупка нового модуля не решает задачу мгновенно.
Во-первых, сроки поставки нового контроллера из-за рубежа могут составлять несколько месяцев. Во-вторых, "чистый" ПЛК, купленный у дистрибьютора, не содержит управляющей программы (написанной в среде CoDeSys), а исходный код часто является коммерческой тайной завода-изготовителя машины. Ремонт на уровне электронных компонентов позволяет обойти эти препятствия. Мы локализуем и заменяем выгоревшие микросхемы, транзисторы и фильтры на печатной плате, физически не затрагивая микросхемы энергонезависимой памяти, в которых хранится прошивка. После монтажа восстановленного блока обратно на машину, техника сразу готова к полноценной эксплуатации.
Типичные аппаратные неисправности контроллеров серии ecomatmobile
Несмотря на высокую степень защиты корпуса (IP67) и устойчивость к вибрациям, электроника остается уязвимой к нарушениям правил эксплуатации, коротким замыканиям в бортовой сети и внешним механическим воздействиям. В нашу лабораторию IFM CR0301 чаще всего поступает с наличием следующих дефектов:
- Выход из строя интерфейсов связи (CAN-шины). Отсутствие обмена данными по протоколам CANopen или SAE J1939 между ПЛК, дисплеем оператора и модулями ввода-вывода из-за пробоя приемопередатчиков (трансиверов) при сварочных работах на кузове техники.
- Повреждение каскадов управления гидравликой. Сгорание силовых ключей (драйверов), формирующих ШИМ-сигналы для пропорциональных электромагнитных клапанов. Возникает из-за короткого замыкания в поврежденных кабельных трассах или заклинивания соленоидов.
- Неисправность внутреннего источника питания. Отсутствие реакции на подачу бортового напряжения (10-32 В). Происходит при критических скачках напряжения (например, при "прикуривании" спецтехники от пускозарядных устройств с нарушением полярности).
- Сбои аналоговых измерительных цепей. Некорректное чтение или полное отсутствие сигналов от датчиков давления, температуры и угла наклона из-за выгорания АЦП или прецизионных резистивных делителей.
Технология проведения ремонтных работ
Восстановление мобильной автоматики требует особого подхода, так как печатные платы внутри алюминиевого корпуса IFM залиты специальным компаундом для защиты от влаги и вибрации. Наш алгоритм работы исключает случайные повреждения и гарантирует надежность:
- Аппаратная диагностика и дефектовка. Инженеры осуществляют инструментальный контроль цепей питания, проверку сопротивления по линиям CAN и каналам ввода-вывода с использованием мультиметров и осциллографов. Локализуется область повреждения.
- Химико-термическое удаление компаунда. Это самый сложный этап. Мы применяем специализированные растворители и локальный инфракрасный нагрев для безопасного снятия защитного слоя только в зоне ремонта, чтобы не повредить соседние SMD-компоненты и многослойную текстолитовую основу.
- Замена электронных компонентов. С помощью профессиональных паяльных станций производится демонтаж неисправных элементов (драйверов, оптопар, микроконтроллеров обвязки). Устанавливаются новые оригинальные запчасти, соответствующие спецификациям (datasheet) для расширенного температурного диапазона (Automotive/Industrial grade).
- Восстановление герметичности. После отмывки платы от остатков флюса, отремонтированный участок заливается новым эластичным компаундом или покрывается специализированным уретановым лаком для восстановления заводского класса защиты от агрессивных сред.
- Комплексное стендовое тестирование. Блок подключается к лабораторному стенду. Мы эмулируем бортовое питание, генерируем CAN-сообщения, подключаем индуктивную нагрузку на ШИМ-выходы и имитируем сигналы датчиков. Оценивается корректность реакции ПЛК на изменение параметров.
Примеры из нашей практики (Кейсы)
За время работы наш сервисный центр успешно решил множество нетипичных задач по восстановлению автоматики мобильных машин. Ниже приведены примеры из портфолио, демонстрирующие наш технический уровень.
Кейс 1: Восстановление CAN-коммуникации на гусеничном экскаваторе
Проблема: Механики строительной компании обратились с жалобой на полную блокировку гидравлики экскаватора. На дисплее оператора высвечивалась ошибка потери связи с главным контроллером. Попытки прозвонки проводки результатов не дали, проблема локализовалась в блоке IFM CR0301.
Решение: В лабораторных условиях был аккуратно вскрыт корпус и удален компаунд в зоне коммуникационных интерфейсов. Диагностика выявила физический пробой CAN-трансивера и разрушение гальванической развязки из-за наводки, полученной во время проведения сварочных работ на стреле без отключения массы. Инженеры заменили микросхемы приемопередатчика и элементы обвязки.
Результат: Ремонт был выполнен за 4 рабочих дня. Контроллер протестирован на эмуляторе сети SAE J1939. После установки на экскаватор связь с дисплеем и джойстиками полностью восстановилась, техника вернулась на объект.
Кейс 2: Ремонт управления пропорциональными клапанами лесозаготовительного комбайна (харвестера)
Проблема: Заказчик сообщил о некорректной работе манипулятора: харвестерная головка перестала плавно реагировать на команды, один из гидроцилиндров работал только в дискретном режиме (вкл/выкл) без пропорционального управления.
Решение: При исследовании ПЛК на стенде выяснилось, что на одном из выходов отсутствует ШИМ-сигнал. После локального снятия компаунда обнаружено термическое повреждение интеллектуального силового ключа (High-Side Switch). Причиной стало межвитковое замыкание в катушке соленоида на самой стреле. Неисправный ключ и защитные диоды были заменены на оригинальные компоненты.
Результат: Оборудование восстановлено и протестировано под реальной индуктивной нагрузкой. Клиенту были выданы рекомендации по обязательной замене короткозамкнутого соленоида. Плавность работы гидравлики восстановлена, сохранены все калибровочные параметры программы.
Итоговый вывод
Выход из строя управляющей электроники на спецтехнике не должен приводить к многомесячным простоям и огромным тратам на обновление парка комплектующих. Профессиональный ремонт программируемого контроллера безопасности IFM CR0301 на компонентном уровне — это технически грамотное, экономически обоснованное и быстрое решение проблемы. Сохранение оригинального встроенного программного обеспечения избавляет от необходимости сложной пусконаладки на объекте. Наша лаборатория обладает необходимым парком измерительного оборудования, доступом к оригинальной компонентной базе и богатым опытом работы со сложными компаундами. Обращаясь к нам, вы получаете гарантированно исправное устройство, готовое к продолжению работы в самых жестких условиях промышленной эксплуатации.
