Профессиональный ремонт Schneider LXM62DD15Dxxxxx: Восстановление многоосевых серводрайверов
Современные высокопроизводительные упаковочные, полиграфические и сборочные линии сложно представить без синхронизированных систем управления на базе архитектуры PacDrive 3. В нашу профильную лабораторию регулярно поступают запросы на ремонт Schneider LXM62DD15Dxxxxx — интеллектуального сдвоенного сервоусилителя из линейки Lexium 62, который управляет точными перемещениями механики станка. Компонентное восстановление таких высокотехнологичных электронных модулей позволяет промышленным предприятиям избежать катастрофических простоев оборудования и сэкономить значительные средства на покупке новых импортных блоков.

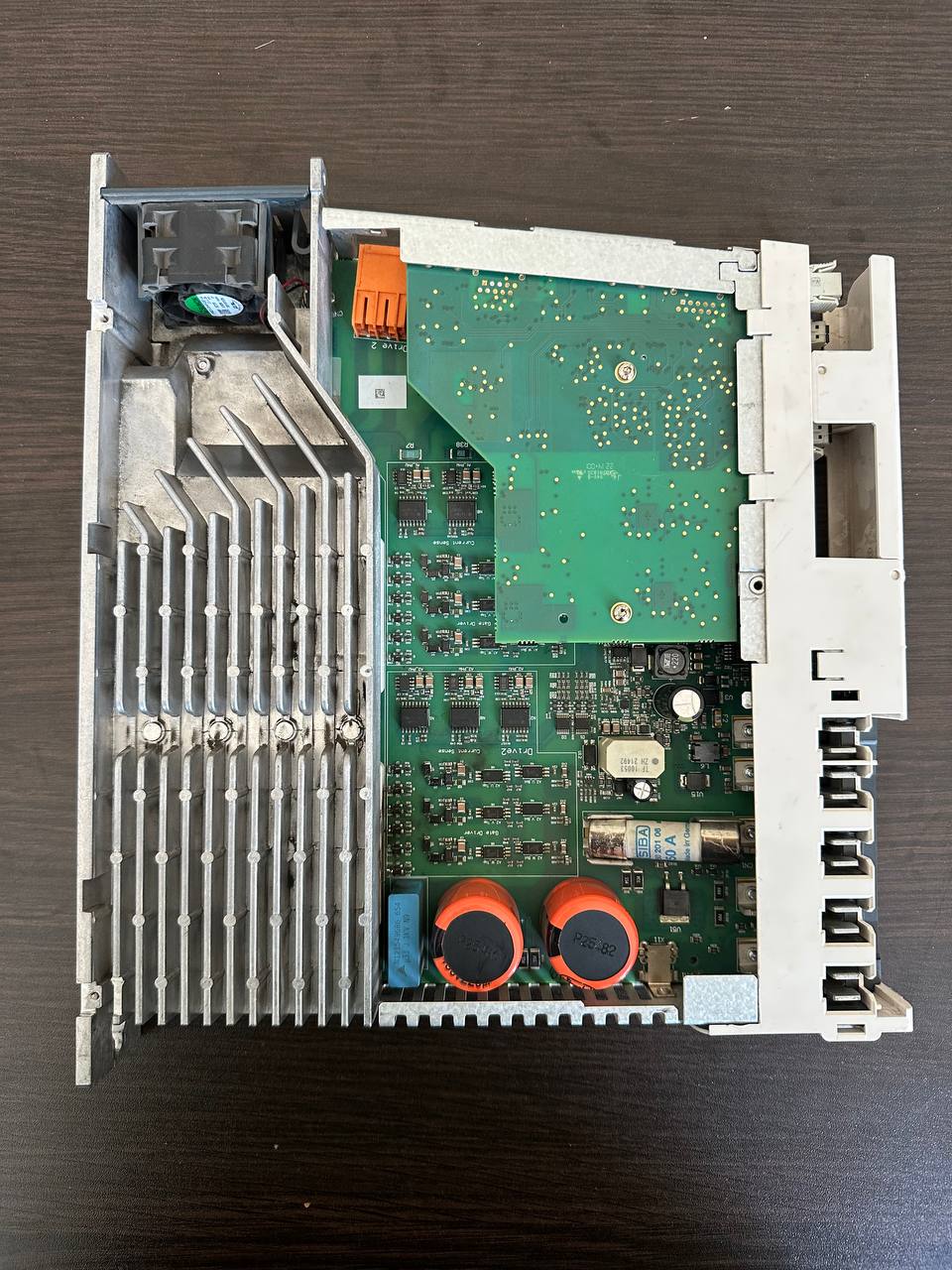

Специфика оборудования и уязвимые узлы сервосистем Lexium 62
Многоосевая система Schneider Electric Lexium 62 кардинально отличается от классических одиночных частотных преобразователей. Модификация с индексом DD (Double Drive) означает, что в одном компактном корпусе размещены сразу два независимых канала управления двигателями, рассчитанные на номинальный ток 15А. Питание осуществляется от общей шины постоянного тока (DC-bus), а обмен данными с главным контроллером (LMC) происходит по сверхбыстрой оптической или медной шине Sercos III.
Высокая плотность компоновки электронных компонентов внутри модуля делает его чувствительным к условиям промышленной эксплуатации. Основными факторами, приводящими к выходу серводрайвера из строя, являются нарушения температурного режима (загрязнение радиаторов охлаждения пылью или масляным туманом), нестабильность питающей сети на предприятии, естественная деградация электролитических конденсаторов, а также короткие замыкания в кабельных трассах или обмотках подключенных сервомоторов.
Симптомы поломки: на что обращают внимание инженеры КИПиА
Аварийная остановка линии редко происходит абсолютно внезапно. Обычно ей предшествуют сбои, которые фиксируются системой диагностики ПЛК. Сервоусилитель требует квалифицированного вмешательства, если наблюдаются следующие признаки:
- Ошибки по шине DC: Сообщения о перенапряжении (Overvoltage) или падении напряжения (Undervoltage) в звене постоянного тока, что часто указывает на проблемы с силовыми модулями или внутренней схемой предзаряда.
- Сбой коммуникации Sercos: Потеря связи с контроллером, мигание красных светодиодов статуса сети на фронтальной панели. Драйвер не инициализируется в кольце Sercos.
- Авария по превышению тока (Overcurrent): Мгновенное отключение при попытке старта двигателя. Это явный симптом пробоя IGBT-транзисторов в инверторной части или выхода из строя микросхем-драйверов управления затворами.
- Ошибки энкодера: Искажение сигналов обратной связи, невозможность считывания абсолютных координат, что может быть связано с повреждением интерфейсных микросхем на плате управления драйвера.
Технологический процесс ремонта на компонентном уровне
Мы не занимаемся простой узловой (блочной) заменой плат, которая обходится клиенту неоправданно дорого. Наши инженеры-электронщики проводят глубокий ремонт на уровне SMD-компонентов по следующему алгоритму:
- Аппаратная диагностика без подачи питания. Прозвонка силовых цепей, проверка диодных мостов и транзисторных сборок на наличие короткого замыкания (КЗ). Осмотр плат под микроскопом на предмет выгоревших дорожек, пробитых элементов и следов электрохимической коррозии.
- Промышленная очистка. Разборка корпуса и бережная отмывка печатных плат в ультразвуковой ванне с использованием специальных диэлектрических растворов для удаления токопроводящей пыли.
- Ремонт силовой части. Демонтаж неисправных IGBT-модулей с использованием термовоздушных и инфракрасных паяльных станций. Замена деградировавших электролитических конденсаторов в цепи DC-bus. Восстановление токоизмерительных шунтов.
- Восстановление платы управления и логики. Замена оптопар, гальванических развязок, микросхем логики и драйверов управления силовыми ключами. Проверка цепей интерфейса Sercos.
- Программно-аппаратное тестирование. Подача низковольтного питания, проверка всех вторичных напряжений на плате (5V, 15V, 24V). Снятие осциллограмм сигналов ШИМ.
- Стендовые испытания под нагрузкой. Интеграция отремонтированного модуля в тестовый стенд с контроллером PacDrive. Прогон драйвера с реальными сервомоторами на различных скоростях и режимах ускорения для подтверждения стабильности работы.
Наши работы: примеры успешного восстановления
Опыт наших специалистов позволяет решать нестандартные проблемы с промышленной электроникой. Рассмотрим типичные ситуации из сервисной практики.
Кейс №1: Восстановление сдвоенного привода после пробоя IGBT-модуля
Проблема: На картонажной машине произошла авария. Драйвер Schneider LXM62DD15Dxxxxx ушел в глухую ошибку по превышению тока на первой оси (канал А). Сброс ошибки через ПЛК не давал результата. Линия встала.
Решение: В ходе стендовой диагностики в лаборатории был выявлен тепловой пробой силового транзисторного модуля на первом канале, который потянул за собой выгорание обвязки (драйверов управления и нескольких SMD-резисторов). Инженеры выполнили замену силового модуля на оригинальный аналог, восстановили топологию выгоревших токоведущих дорожек и заменили компоненты гальванической развязки. После сборки модуль успешно прошел инициализацию в сети Sercos и многочасовой нагрузочный тест. Привод возвращен заказчику, работа упаковочной линии восстановлена.
Кейс №2: Ремонт логической платы (потеря связи Sercos)
Проблема: Клиент обратился с жалобой на нестабильную работу фасовочного автомата. Привод спонтанно выпадал из сети (ошибка коммуникации), индикатор Sercos загорался красным цветом. Проблема исчезала после перезагрузки по питанию, но вскоре возвращалась.
Решение: Периодический характер неисправности указывал на деградацию компонентов интерфейсной части. Под микроскопом были обнаружены микротрещины в пайке разъемов Sercos из-за постоянной вибрации в шкафу управления. Кроме того, осциллограф показал искажение формы сигнала на приемопередатчиках (трансиверах). Произведена замена микросхем сетевого интерфейса, пропайка разъемов и нанесение защитного полиуретанового лака на плату управления для защиты от вибраций. Сбои в коммуникации были полностью устранены.
Преимущества компонентного ремонта в нашем сервисе
Доверяя сложную электронику архитектуры PacDrive профессионалам, вы получаете ряд неоспоримых преимуществ:
- Экономия бюджета: Ремонт на уровне компонентов стоит в разы дешевле покупки нового оригинального сервоусилителя.
- Скорость: Наличие собственной базы электронных компонентов (микросхем, транзисторов, конденсаторов) позволяет выполнить работы в срок от 3 до 14 дней.
- Надежность: Мы устраняем не только следствие, но и первопричину поломки, превентивно заменяя элементы, чей ресурс близок к завершению.
- Гарантия: На все выполненные работы и установленные детали предоставляется документальная гарантия до 12 месяцев.
Итоговый вывод
Выход из строя электроники многоосевых систем управления — это серьезная проблема для любого производства, но она решаема. Своевременный и квалифицированный ремонт Schneider LXM62DD15Dxxxxx позволяет быстро вернуть оборудование в строй, сохранив заложенную производителем точность и надежность технологических процессов. Не спешите списывать неисправные драйверы и тратить бюджет на закупку новых модулей с длительными сроками поставки. Обратитесь в наш сервисный центр: мы проведем глубокую аппаратную диагностику, выявим дефект на уровне микрокомпонентов и выполним качественное восстановление вашей промышленной электроники с обязательным тестированием на стенде.
