Профессиональная диагностика и ремонт частотного преобразователя Invt CHF100A: Восстановление работы привода

Введение: Бесперебойная работа насосных станций, конвейерных линий и систем промышленной вентиляции напрямую зависит от надежности приводной техники. Внезапный выход из строя инвертора неизбежно ведет к остановке технологического процесса и финансовым потерям предприятия. Своевременная диагностика и ремонт частотного преобразователя Invt CHF100A позволяет оперативно вернуть оборудование в строй, избежав длительного ожидания поставки нового агрегата и затрат на его перепрограммирование. В этом материале мы расскажем, как специалисты нашего сервисного центра по ремонту промышленного оборудования решают задачи по восстановлению этой популярной серии преобразователей.

Специфика эксплуатации и частые причины поломок Invt серии CHF100A

Универсальные векторные частотные преобразователи Invt CHF100A широко применяются на производствах благодаря хорошему соотношению цены и функциональности. Они управляют асинхронными электродвигателями в тяжелых условиях эксплуатации: при высоких пусковых моментах, запыленности и нестабильном питании от цеховых электросетей. Именно жесткие условия среды чаще всего становятся причиной обращения в наш сервис.

Среди типичных факторов, приводящих к аварийной остановке привода, можно выделить отсутствие регулярного технического обслуживания, перегрев из-за забитых пылью радиаторов охлаждения, скачки напряжения во входной сети и короткие замыкания на линии от инвертора до электродвигателя. В результате на дисплее оператора появляются критические ошибки (например, OUT — замыкание силовых ключей, или OU — перенапряжение на шине постоянного тока), и привод блокирует работу. В таких ситуациях требуется квалифицированное вмешательство на компонентном уровне.

Пошаговый процесс: Как мы восстанавливаем преобразователи частоты

В нашем сервисном центре внедрен строгий регламент работы с силовой электроникой. Диагностика и последующий ремонт инвертора проходят в несколько этапов, что гарантирует устранение не только следствия, но и первопричины неисправности.

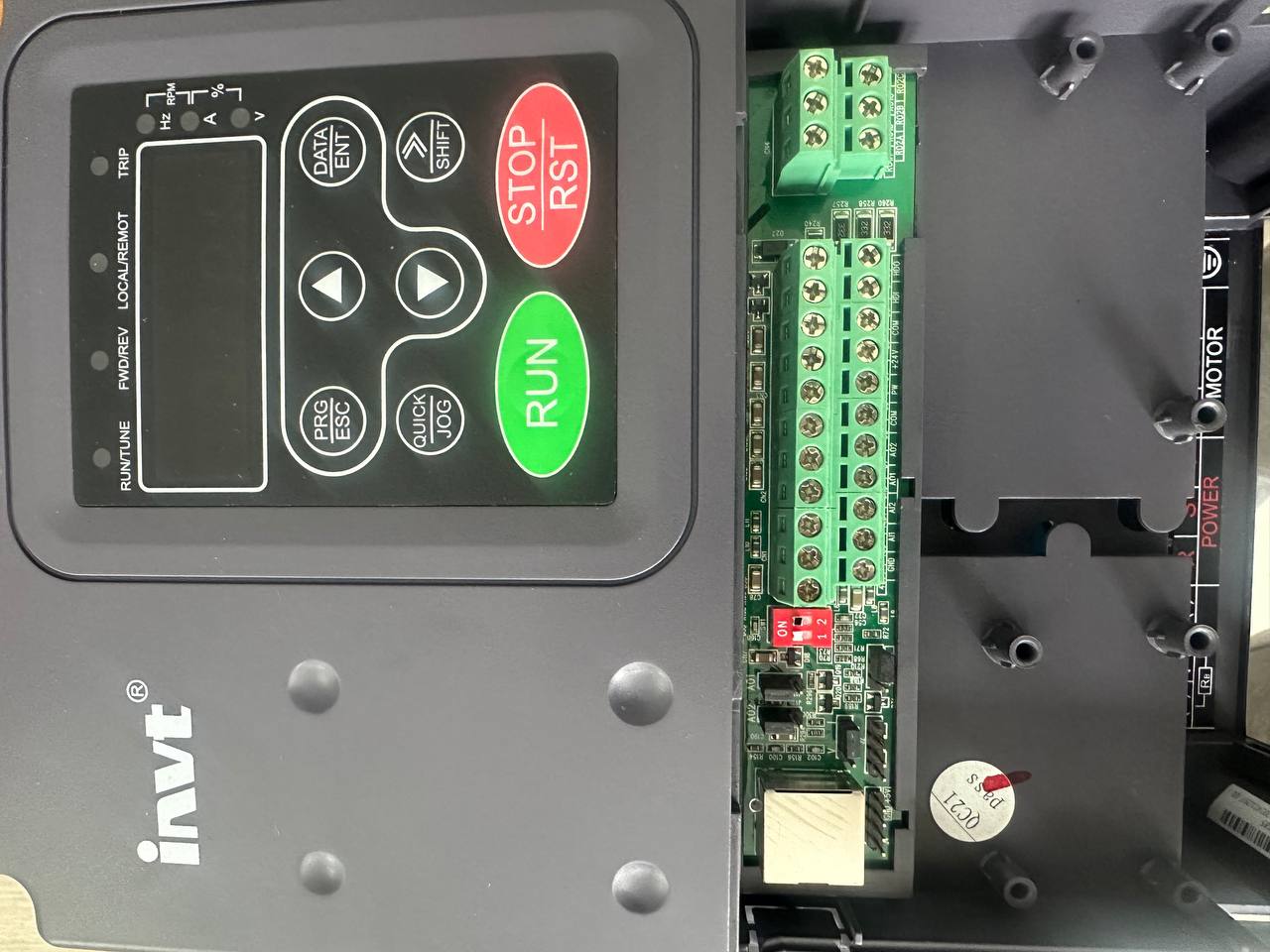

1. Приемка и визуально-аппаратный контроль.Инженер разбирает корпус устройства, оценивает состояние клеммных колодок, наличие следов нагара, окислений или механических повреждений. Проводится обязательная очистка плат и радиаторов от производственной пыли, стружки или масляного налета с использованием специальных диэлектрических составов.
2. Статическая диагностика силовой части.Без подачи опасного напряжения проверяются входные выпрямительные мосты, состояние шины постоянного тока, сглаживающие конденсаторы и выходные силовые транзисторы (IGBT-модули). На этом этапе выявляются пробои полупроводников, которые чаще всего являются причиной коротких замыканий.
3. Проверка слаботочных цепей и логики.Специалист тестирует плату управления, источник импульсного питания собственных нужд, цепи формирования сигналов (драйверы управления ключами) и интерфейсы связи. Если источник питания поврежден скачком напряжения, аппарат будет казаться полностью «мертвым» (не светится дисплей).
4. Компонентный ремонт и профилактика.Вместо дорогостоящей замены целых блоков, мы заменяем вышедшие из строя электронные компоненты (микросхемы, оптопары, реле, транзисторы). Обязательно обновляется термопаста под силовыми модулями для предотвращения повторного перегрева, восстанавливается лаковое покрытие плат для защиты от влаги.
5. Динамические стендовые испытания.Отремонтированный частотник собирается и подключается к испытательному стенду. Мы прогоняем устройство с реальным асинхронным двигателем на различных частотах, имитируя номинальную производственную нагрузку. Анализируется симметрия выходных токов по всем трем фазам и температурный режим.

Практические примеры из раздела «Наши работы»

Слова лучше всего подтверждаются делом. Ниже приведены два реальных кейса, демонстрирующих, как профессиональный подход экономит время и бюджет производственных компаний.

Пример 1: Восстановление привода экструдера на линии производства пластика

Проблема: Заказчик экстренно привез частотный преобразователь Invt CHF100A мощностью 30 кВт. При запуске главного двигателя экструдера аппарат моментально уходил в защиту с ошибкой перегрузки по току (OC). Простой линии грозил срывом крупного контракта.

Решение: В ходе статической проверки силового каскада дефектов не было обнаружено. Проблема крылась глубже — в плате драйверов, которая управляет открытием силовых транзисторов. Из-за деградации элементов обвязки, сигналы подавались с задержкой, вызывая сквозные токи. Мы провели компонентный ремонт платы драйверов и заменили высохшие электролитические конденсаторы.

Результат: Инвертор был восстановлен за 48 часов. После стендовых испытаний оборудование вернулось на завод. Стоимость работ составила менее 20% от цены нового преобразователя аналогичной мощности.

Пример 2: Ремонт инвертора вытяжной вентиляции покрасочного цеха

Проблема: Аппарат перестал включаться (отсутствовала индикация на панели оператора) после сильной грозы и скачка напряжения на подстанции предприятия.

Решение: Инженер провел дефектовку слаботочной части. Скачок напряжения пробил входные варисторы и вывел из строя импульсный блок питания, формирующий напряжения для платы управления и дисплея. Силовой модуль (IGBT) остался невредим благодаря быстрому срабатыванию защиты. Был выполнен ремонт цепей питания.

Результат: Частотник отремонтирован в течение одного рабочего дня. Поскольку параметры пользователя (настройки двигателя, рампы разгона и торможения) сохранились в энергонезависимой памяти, заказчику не потребовалось проводить пусконаладку — привод просто подключили, и цех возобновил покрасочные работы.

Преимущества обращения в наш сервисный центр

Ремонт промышленного оборудования — это задача, не терпящая дилетантского подхода. Доверяя восстановление приводной техники нашим специалистам, вы получаете осязаемые преимущества для вашего бизнеса:

Экономическая целесообразность: Мы ремонтируем оборудование на уровне микроэлектронных компонентов. Это в разы дешевле, чем крупноузловая замена плат, которую предлагают официальные дистрибьюторы.
Сохранение настроек: При успешном ремонте старого инвертора все параметры технологического процесса остаются в памяти устройства. Вам не придется вызывать инженера-программиста АСУ ТП для настройки нового частотника с нуля.
Испытания под нагрузкой: Мы не отдаем «кота в мешке». Каждое устройство проходит жесткий контроль на стенде, что исключает возврат оборудования по гарантии.
Оперативность: Собственный склад востребованных запчастей (силовые модули, вентиляторы, конденсаторы) позволяет нам минимизировать время простоя ваших станков.

Итоговый вывод

Аварийная остановка электродвигателя — это не повод сразу списывать электронику со счетов. Качественная диагностика и ремонт частотного преобразователя Invt CHF100A способны продлить срок службы оборудования на годы, сэкономив предприятию значительные средства на закупке новых комплектующих и перенастройке системы управления.

Если на вашем производстве произошла поломка инвертора, он выдает ошибки, перегревается или не подает признаков жизни — обращайтесь в наш специализированный центр. Мы обеспечим грамотный подход, честную дефектовку и оперативное восстановление работоспособности силовой электроники. Свяжитесь с нами для консультации и передачи оборудования в ремонт, чтобы ваши производственные линии снова заработали без сбоев!
