Профессиональный ремонт частотного преобразователя HFinverter F1500-P0300T3C: Надежное восстановление силовой электроники

Введение: В современных системах АСУ ТП стабильность приводной техники определяет рентабельность и безопасность всего производственного цикла. Внезапная остановка мощного инвертора ведет к параличу насосных станций, систем промышленной вентиляции или экструдерных линий, что оборачивается крупными финансовыми убытками. Квалифицированный ремонт частотного преобразователя HFinverter F1500-P0300T3C на компонентном уровне позволяет оперативно устранить аппаратные неисправности, сохранив пользовательские настройки и сэкономив бюджет предприятия на закупке нового оборудования. В данной статье из раздела «Наши работы» мы детально рассмотрим алгоритм работы инженеров нашего сервисного центра при диагностике и восстановлении этой востребованной модели мощностью 30 кВт.

Специфика эксплуатации и типичные неисправности серии F1500

Модель HFinverter F1500-P0300T3C представляет собой надежный промышленный привод (3 фазы, 380В, 30 кВт), который чаще всего применяется для управления механизмами с квадратичной нагрузкой: мощными центробежными насосами, дымососами и компрессорами. Отличительной чертой китайских инверторов промышленного класса является массивная силовая база, однако суровые условия отечественных цехов вносят свои коррективы в срок их службы.

Службы главного энергетика обычно передают нам эти приводы со следующими симптомами, требующими срочного вмешательства сервиса по ремонту промышленного оборудования:

Аппарат полностью «мертв»: Отсутствует индикация на панели оператора, не вращаются вентиляторы охлаждения. Это прямое следствие пробоя импульсного источника питания (ИБП) собственных нужд из-за скачков напряжения в питающей сети.
Критические ошибки по току (OC - Overcurrent): Привод уходит в защиту при старте или наборе оборотов. Причиной служит деградация или тепловой пробой силового IGBT-модуля, а также короткое замыкание в обмотках электродвигателя.
Ошибка перенапряжения или обрыва фазы: Возникает при разрушении входного тиристорно-диодного выпрямителя или высыхании электролитических конденсаторов в звене постоянного тока (DC-link).
Сбои в логике: Попадание токопроводящей пыли, конденсата или агрессивных паров внутрь корпуса вызывает микрозамыкания на плате управления, из-за чего инвертор перестает реагировать на внешние сигналы (0-10В, 4-20мА) или теряет связь по интерфейсу RS-485.

Алгоритм восстановления: Как мы ремонтируем частотные преобразователи

Успешное возвращение ПЧ в строй требует строгой последовательности действий. Мы не применяем метод крупноузловой замены плат, так как это экономически нецелесообразно для заказчика. Наша специализация — ремонт силовой электроники на уровне микрокомпонентов.

1. Полная разборка и химическая очистка.Устройство мощностью 30 кВт имеет массивный корпус. Он полностью разбирается. Печатные платы, силовые шины и ребристый радиатор охлаждения проходят обязательную очистку в ультразвуковой ванне с применением специализированных диэлектрических растворителей. Это позволяет обнаружить скрытые прогары под слоем цеховой грязи.
2. Статическая диагностика силового каскада.До подачи напряжения инженер с помощью мультиметра проверяет целостность входного выпрямительного моста и выходных силовых ключей (IGBT). Производится замер внутреннего сопротивления (ESR) сглаживающих конденсаторов.
3. Компонентный ремонт слаботочных цепей.Самый ответственный этап. Если пробит силовой модуль, высокое напряжение часто "прошивает" плату драйверов. С помощью осциллографа проверяются оптопары, стабилитроны и ШИМ-контроллер. Сгоревшие SMD-компоненты ювелирно перепаиваются на инфракрасной станции.
4. Замена теплопроводящих интерфейсов и сборка.Перед установкой новых силовых модулей старая термопаста удаляется, посадочные места шлифуются, наносится новый слой термоинтерфейса. Платы покрываются защитным полиуретановым лаком. Затяжка силовых контактов выполняется динамометрическим ключом.
5. Динамические стендовые испытания.Отремонтированный ПЧ HFinverter подключается к испытательному стенду с реальным асинхронным электродвигателем. Имитируются циклы разгона, торможения и работы на критически малых частотах. Контролируется симметрия выходного напряжения и температура радиатора.

Практические примеры из раздела «Наши работы»

Качественный сервис доказывается на деле. Ниже приведены два типичных кейса, иллюстрирующих, как глубокая аппаратная дефектовка спасает дорогостоящее оборудование от списания в утиль.

Кейс 1: Восстановление привода насоса водозаборного узла

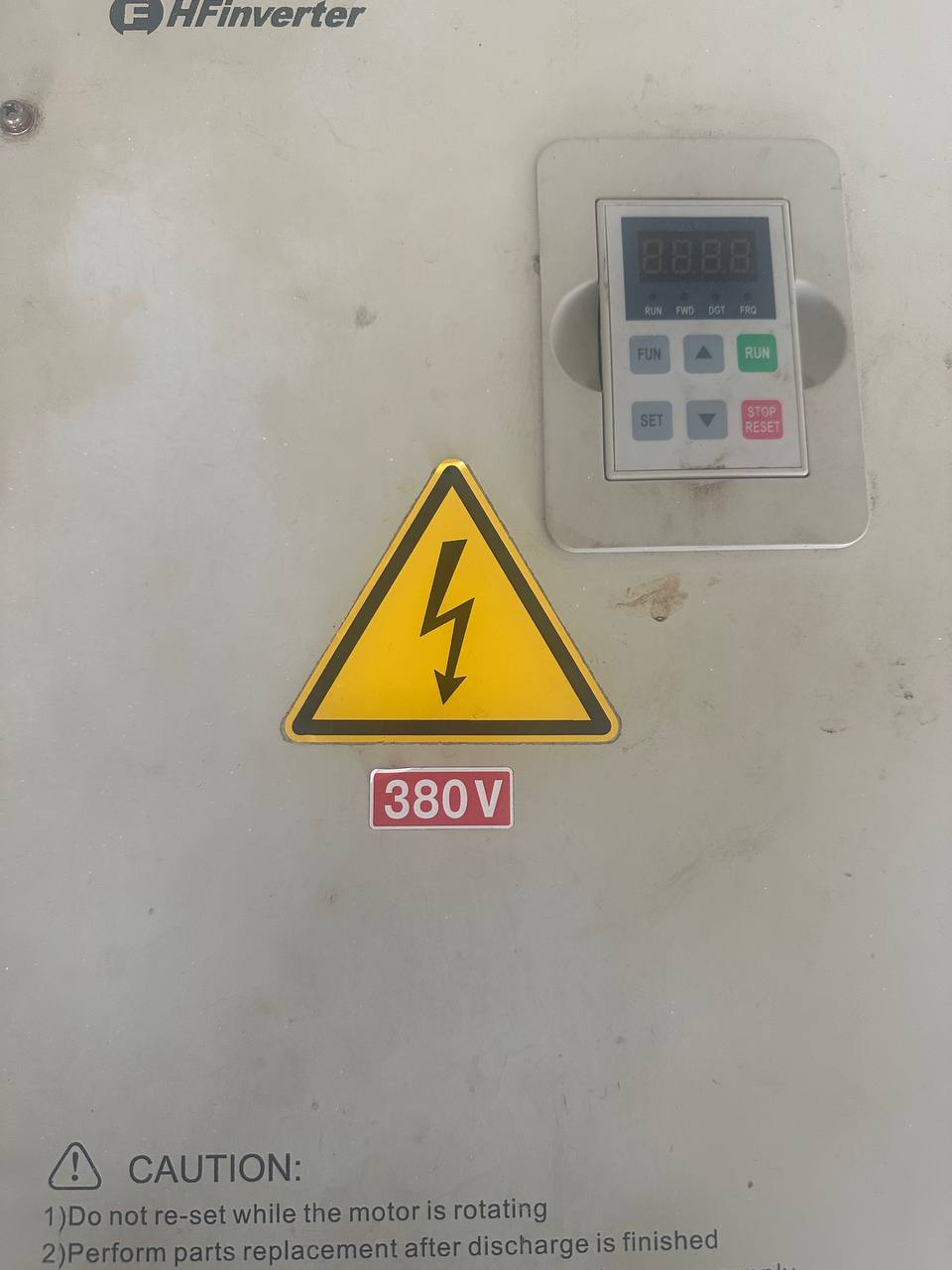

Суть проблемы: С водоканала поступил инвертор HFinverter F1500-P0300T3C. При включении рубильника в шкафу управления аппарат не подавал признаков жизни, панель оператора оставалась темной. Остановка насоса грозила падением давления в магистрали.

Ход работ: Силовая часть (IGBT и выпрямитель) оказалась цела. Причиной поломки стал сильный скачок напряжения со стороны подстанции, который пробил входные варисторы и уничтожил импульсный блок питания (ИБП) на плате управления. Наши специалисты провели компонентную перепайку ИБП: заменили ШИМ-контроллер, силовой транзистор и высохшие электролиты в цепи обратной связи.

Результат: Преобразователь частоты был восстановлен за 2 рабочих дня. Поскольку энергонезависимая память (EEPROM) не пострадала, все настройки ПИД-регулятора для поддержания давления воды сохранились. Привод был установлен в шкаф и сразу запущен в работу без привлечения инженеров КИПиА.

Кейс 2: Ремонт инвертора системы аспирации (дымососа)

Суть проблемы: На металлургическом производстве ПЧ мощностью 30 кВт постоянно уходил в ошибку по перегрузке (Overcurrent) при попытке раскрутить тяжелую крыльчатку дымососа. Сброс ошибки приводил к повторной аварии.

Ход работ: Снятие осциллограмм показало искажение формы сигнала на одной из выходных фаз. Вскрытие подтвердило частичную деградацию кристалла внутри силового IGBT-модуля. Мы произвели замену транзисторной сборки на оригинальный аналог от Infineon. Дополнительно была восстановлена цепь управления затвором на плате драйверов, которая выдавала заниженное напряжение на открытие ключа.

Результат: Инвертор успешно прошел нагрузочные испытания на стенде. Разгон массивной крыльчатки стал происходить плавно, без бросков тока. Предприятие сэкономило более 60% бюджета по сравнению с ценой нового частотника.

Преимущества работы с нашим специализированным сервисом

Ремонт промышленного оборудования высокой мощности не терпит экспериментов. Обращаясь в наш сервисный центр, предприятия получают гарантию надежности и профессионального подхода:

Точная локализация проблемы: Мы лечим причину, а не симптомы. Если сгорел предохранитель, мы ищем, какой именно транзистор вызвал короткое замыкание.
Собственный склад запчастей: Наличие силовых модулей, вентиляторов охлаждения и микросхем драйверов позволяет нам сократить сроки простоя вашего производства до минимума.
Проверка под нагрузкой: Мы не отдаем «кота в мешке». Только после того как привод проработает на испытательном стенде несколько часов под реальной токовой нагрузкой, он передается заказчику.

Итоговый вывод

Выход из строя силовой автоматики — это внештатная ситуация, требующая немедленной реакции. Своевременный и компетентный ремонт частотного преобразователя HFinverter F1500-P0300T3C на уровне микроэлектронных компонентов является наиболее рациональным и экономически обоснованным решением для восстановления технологического процесса. Это позволяет избежать длительных сроков поставки нового оборудования и проблем с интеграцией его в существующую систему АСУ ТП.

Если на вашем предприятии остановился конвейер, не запускается насос или привод выдает критические ошибки — не пытайтесь разбирать силовую часть самостоятельно, это опасно для жизни и оборудования. Доверьте задачу экспертам. Свяжитесь с нашим сервисным центром прямо сейчас! Мы проведем оперативную аппаратную диагностику, подберем необходимые компоненты и вернем вашу приводную технику в безупречное рабочее состояние с предоставлением честной гарантии.
