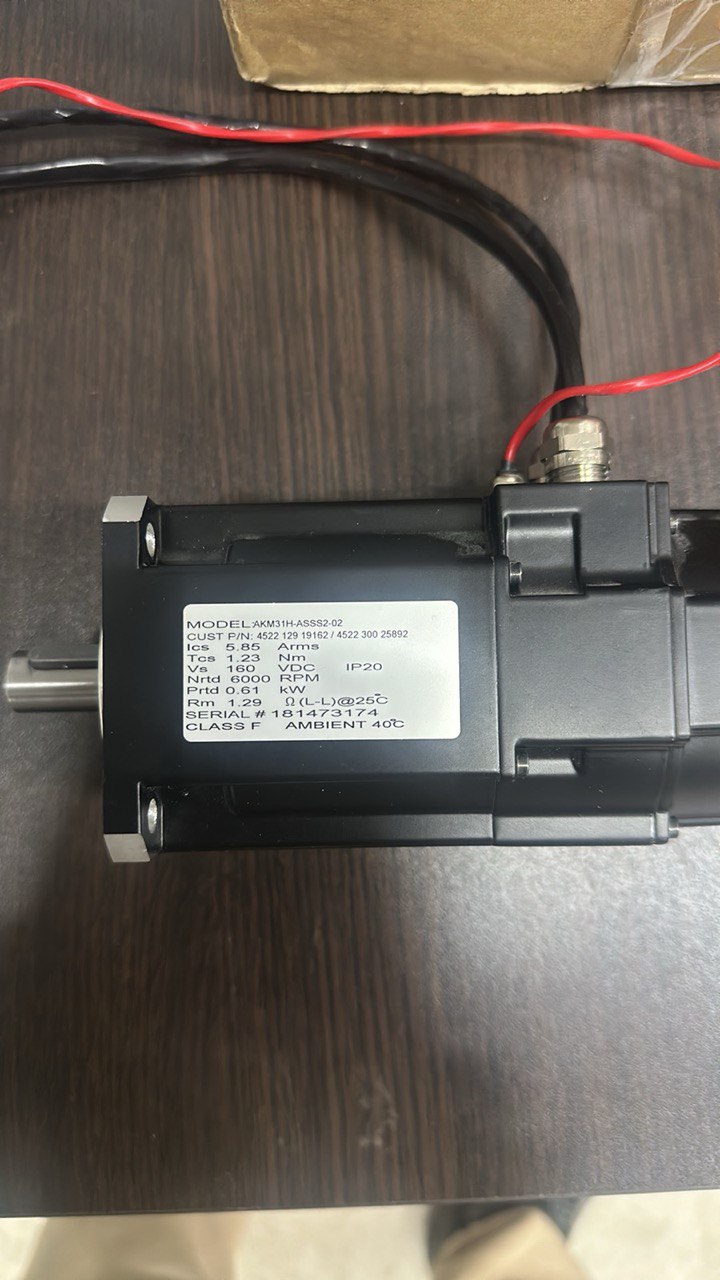

Профессиональный ремонт серводвигателя AKM31H-ASSS2-02: Восстановление точности и динамики работы оборудования
Внезапная остановка высокотехнологичного оборудования из-за выхода из строя приводной техники неизбежно влечет за собой срыв производственных планов и прямые финансовые убытки. В данном кейсе мы подробно разберем выполненный нашей командой ремонт серводвигателя AKM31H-ASSS2-02, который поступил в сервисный центр с критической ошибкой позиционирования. Нашей главной задачей было оперативно выявить скрытые дефекты узла и восстановить его заводские характеристики. Практика доказывает, что квалифицированное восстановление промышленной автоматики позволяет предприятиям сэкономить до 70% бюджета по сравнению с закупкой новых импортных комплектующих, поставка которых может занимать долгие месяцы.
Симптоматика и первичный аудит состояния
Синхронный сервомотор серии AKM эксплуатировался на высоконагруженной линии автоматической фасовки. По заявке заказчика, система ЧПУ станка начала выдавать системную ошибку рассогласования позиций, после чего привод уходил в аварийный режим (Fault). Сброс ошибок на сервоусилителе не давал долговременного результата: при повышении динамических нагрузок сбой повторялся.
При поступлении агрегата в нашу лабораторию инженеры инициировали строгий протокол входного контроля. Мы исключаем метод «слепой замены» деталей, поэтому первый этап всегда включает комплексный инструментальный аудит. Была составлена первичная дефектовочная ведомость, отражающая состояние как электрической, так и механической части электромашины.
Алгоритм проведения дефектовки включал следующие шаги:
- Проверка сопротивления изоляции: Использование высокоточного мегаомметра для контроля состояния лаковой изоляции обмоток статора на предмет микропробоев на корпус.
- Измерение индуктивности и активного сопротивления: Симметричность фаз проверялась миллиомметром для исключения межвиткового замыкания.
- Анализ механической части: Измерение радиального и осевого биения вала ротора с помощью индикатора часового типа, проверка посадочных мест подшипниковых щитов.
- Осциллографирование сигналов датчика: Снятие показаний с энкодера для оценки качества формируемых импульсов и выявления искажений в каналах передачи данных.
Ключевые этапы восстановительных работ
Глубокая диагностика показала, что электрическая часть статора (обмотки) находится в пределах заводских допусков, однако были выявлены критические проблемы в узле обратной связи и начальная стадия деградации подшипников качения. Мелкая металлическая пыль и следы проникновения смазочно-охлаждающей жидкости (СОЖ) привели к сбоям в оптической системе датчика.
Пример 1: Реставрация оптического энкодера и аппаратная чистка
Этап очистки и восстановления сигнала
Из-за нарушения герметичности сальникового уплотнения пары СОЖ проникли в заднюю крышку мотора, осев на стеклянном диске энкодера. Это вызывало искажение оптического сигнала и, как следствие, ошибку позиционирования на контроллере. Наши специалисты произвели прецизионную очистку считывающей матрицы и диска с применением специализированных изопропиловых составов в условиях чистой зоны. Вторичный прогон на осциллографе показал идеальный меандр (прямоугольную форму сигнала) без шумов и пропусков тактов.
Пример 2: Прецизионная механика и устранение люфтов
Установка высокоскоростных подшипников
Несмотря на то, что заклинивания ротора еще не произошло, акустическая диагностика и замер люфта выявили усталостный износ сепараторов подшипников. Оставлять такой дефект недопустимо, так как вибрация неизбежно разрушит восстановленный энкодер. Старые элементы были демонтированы методом индукционного нагрева, чтобы не повредить геометрию вала. На их место установлены новые высокоскоростные подшипники закрытого типа от SKF с температурным классом зазора C3, предназначенные для промышленной приводной техники.
Сборка, сложная юстировка и стендовые испытания
Сборка сервомоторов кардинально отличается от работы с обычными асинхронными двигателями. Самым ответственным моментом является юстировка (выставление нулевой метки) энкодера относительно магнитных полюсов ротора. Малейшее смещение угла приведет к тому, что сервоусилитель будет подавать некорректные токи, что вызовет рывки, перегрев или мгновенную блокировку вала с выдачей ошибки.
Наши инженеры выполнили программно-аппаратную привязку датчика положения с использованием профильного софта и стендового контроллера. После синхронизации электромашина была помещена на испытательный нагрузочный стенд. Тестирование проводилось в течение четырех часов. Мы контролировали следующие параметры: номинальный и пиковый потребляемый ток во всем диапазоне оборотов, температуру корпуса, уровень вибрации (виброскорость) и точность удержания позиции при резком реверсе. Все показатели полностью соответствовали спецификациям завода-изготовителя.
Итоговый вывод и результаты для заказчика
Благодаря комплексному подходу, ремонт серводвигателя AKM31H-ASSS2-02 был выполнен всего за 4 рабочих дня. Заказчик получил полностью работоспособный агрегат с восстановленным ресурсом механики и откалиброванной системой обратной связи. Замена сальников, установка качественных подшипников и настройка энкодера позволили вернуть оборудование в строй без необходимости масштабных инвестиций в заказ нового мотора из-за рубежа. Если на вашем производстве возникли проблемы с промышленной автоматикой, доверьте дефектовку профессионалам: грамотное техническое вмешательство минимизирует риски простоев и гарантирует надежность работы линии на долгие годы.
