Профессиональный ремонт серводвигателя BSH1402P11A2A: восстановление точности и динамики Schneider Electric
Высокодинамичные серводвигатели Schneider Electric серии Lexium BSH, в частности модель BSH1402P11A2A, являются критически важными узлами в автоматизированных системах, где требуется исключительная точность позиционирования и высокая плотность мощности. Выход из строя такого оборудования неизбежно приводит к простою технологических линий, что делает вопрос оперативного и качественного восстановления приоритетным для службы главного механика или инженера по автоматизации. Профессиональный ремонт серводвигателя BSH1402P11A2A в условиях специализированного сервисного центра позволяет полностью восстановить заводские характеристики агрегата, обеспечивая ресурс, сопоставимый с новым изделием, при существенно меньших затратах.
Технические особенности и уязвимости модели BSH1402P11A2A

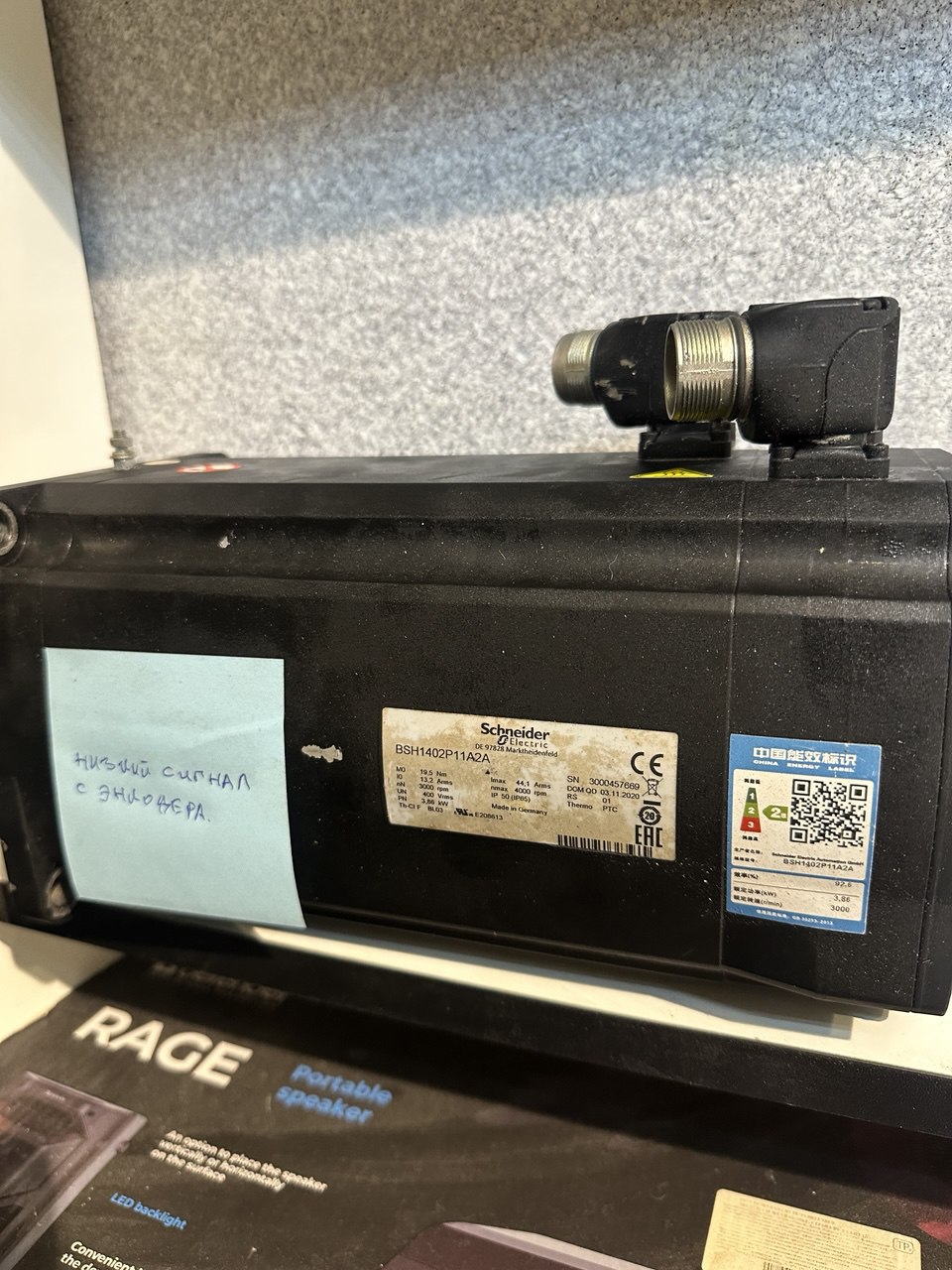

Модель BSH1402P11A2A представляет собой синхронный двигатель с постоянными магнитами, обладающий низким моментом инерции и оснащенный встроенным удерживающим тормозом и энкодером высокого разрешения. Несмотря на высокую степень защиты и надежность серии Lexium, агрессивные условия эксплуатации (вибрации, температурные перепады, попадание СОЖ) могут привести к деградации компонентов.
К наиболее распространенным причинам обращения в наш сервис относятся:
- Естественный износ прецизионных подшипников: приводит к увеличению радиального биения вала и может спровоцировать контакт ротора со статором.
- Отказ системы обратной связи: сбои в работе оптического или магнитного энкодера, требующие прецизионной настройки и юстировки.
- Межвитковое замыкание или пробой изоляции: возникает вследствие перегрева или попадания влаги в клеммный блок или корпус.
- Износ фрикционного диска тормоза: потеря удерживающего момента, что критично для вертикальных осей перемещения.
Регламент восстановительных работ
Процесс ремонта в нашем центре строится по строгому заводскому алгоритму, что исключает ошибки «человеческого фактора» и гарантирует предсказуемый результат. Мы понимаем, что ремонт промышленного оборудования такого класса не терпит компромиссов в качестве комплектующих.
1. Комплексная диагностика
На первом этапе проводится входной контроль, включающий проверку сопротивления изоляции обмоток статора, диагностику состояния магнитов ротора на предмет размагничивания и снятие сигналов с энкодера при помощи специализированных тестеров. Особое внимание уделяется анализу лог-файлов сервоусилителя (привода), если клиент предоставляет данные об ошибках (например, ошибки фазировки или превышения тока).
2. Механическая ревизия и очистка
Разборка двигателя BSH1402P11A2A осуществляется с применением специального инструмента, исключающего повреждение корпуса и вала. Все детали проходят ультразвуковую очистку от продуктов износа, масла и пыли. Производится замена подшипников (используются только высокоскоростные серии с соответствующим тепловым зазором) и уплотнительных манжет (сальников) для восстановления герметичности (IP65).
3. Ремонт электрической части и системы торможения
При необходимости выполняется переизоляция или полная перемотка статора по оригинальным схемам укладки. Удерживающий электромагнитный тормоз проходит проверку на время срабатывания и величину удерживающего момента. В случае износа фрикционных накладок производится их замена и калибровка воздушного зазора.
| Параметр | Действие при ремонте | Целевой результат |
|---|---|---|
| Система обратной связи | Юстировка энкодера относительно полюсов ротора | Точная синхронизация фаз (Zero Point) |
| Балансировка | Динамическая балансировка ротора в сборе | Минимальный уровень вибрации на рабочих оборотах |
| Изоляция | Пропитка статора диэлектрическим лаком | Устойчивость к электрическим пробоям |
Примеры из практики: решение сложных задач
Кейс №1: Восстановление BSH1402P11A2A после попадания эмульсии
Проблема: Двигатель со станка ЧПУ перестал запускаться, привод выдавал ошибку "Short Circuit". При вскрытии обнаружено наличие СОЖ внутри корпуса, вызвавшее коррозию обмоток и окисление контактов энкодера.
Решение: Была выполнена полная разборка, промывка специализированными составами, сушка в вакуумной печи и замена поврежденных разъемов. Заменены все уплотнения на усиленные версии из витона.
Результат: Двигатель успешно прошел испытания под нагрузкой и был возвращен заказчику в течение 4 рабочих дней.
Кейс №2: Устранение механического шума и ошибок позиционирования
Проблема: Повышенная вибрация на высоких оборотах и нестабильная работа оси ("плавание" координаты). Износ посадочных мест подшипников в щитах двигателя.
Решение: Восстановление посадочных мест методом напыления с последующей прецизионной проточкой. Замена подшипников на оригинальные SKF/FAG. Повторная юстировка энкодера на стенде.
Результат: Уровень вибрации снижен до заводских норм, точность позиционирования полностью восстановлена.
Контроль качества и испытания
Завершающим этапом ремонта серводвигателя BSH1402P11A2A являются стендовые испытания. Мы не ограничиваемся простой проверкой «на вращение». Двигатель подключается к соответствующему сервоприводу Schneider Electric, после чего проверяются:
- Стабильность работы на минимальных и максимальных оборотах.
- Точность возврата в нулевую точку.
- Температурный режим под номинальной нагрузкой в течение 2-4 часов.
- Проверка тормозного усилия на соответствие паспортным данным (для модели с тормозом).
Каждому отремонтированному изделию присваивается уникальный номер, а заказчику выдается протокол испытаний и гарантийный талон.
Заключение
Своевременный и профессиональный ремонт серводвигателя BSH1402P11A2A позволяет избежать капитальных затрат на переоснащение и существенно сокращает время простоя производства. Комплексный подход, включающий не только механический ремонт, но и высокоточную настройку электроники, гарантирует стабильную работу всей системы Schneider Electric Lexium. Выбирая наш сервис, вы получаете экспертную поддержку, прозрачное ценообразование и уверенность в надежности вашего промышленного оборудования. Не откладывайте обслуживание — свяжитесь с нашими инженерами для первичной консультации и дефектовки вашего оборудования.
