Профессиональный ремонт Siemens 1FK6063-6AF71-1AG0: Надежное восстановление серводвигателей для станков с ЧПУ
Введение: Синхронные серводвигатели являются главным приводом подач в современных станках с ЧПУ и роботизированных комплексах, где требуется высочайшая точность позиционирования и динамика. В связи со снятием старых линеек оборудования с производства, своевременный ремонт Siemens 1FK6063-6AF71-1AG0 становится наиболее рациональным способом избежать длительного простоя автоматизированных линий. В этом обзоре из раздела «Наши работы» мы расскажем, как инженеры сервисного центра проводят комплексную дефектовку и восстановление данного типа промышленных электромоторов. Наш строгий регламент работ позволяет гарантированно вернуть приводу заводские характеристики без лишних затрат на модернизацию всей системы управления станком.
Особенности эксплуатации и типовые уязвимости серии 1FK6
Сервомоторы линейки SIMOTICS S-1FK6 разрабатывались компанией Siemens для работы в тяжелых промышленных условиях. Модель 1FK6063-6AF71-1AG0 отличается компактными габаритами, высокой перегрузочной способностью и оснащена датчиком абсолютного значения (энкодером/резольвером) для точной обратной связи с системой управления (например, стойкой Sinumerik или приводом Simodrive).
Несмотря на высокую надежность немецкой сборки, годы непрерывной эксплуатации в режимах частых реверсов, вибраций и воздействия агрессивных сред (смазочно-охлаждающие жидкости, металлическая пыль, масло) приводят к естественному износу узлов. Службы главных механиков чаще всего передают нам эти двигатели со следующими симптомами:
- Повышенный гул, нехарактерный шум и нагрев корпуса (свидетельствует о разрушении подшипниковых узлов).
- Ошибки позиционирования на стойке ЧПУ или рывки при вращении (проблемы с оптикой энкодера или рассинхронизация угла коммутации).
- Срабатывание тепловой защиты привода или короткое замыкание (снижение сопротивления изоляции статорной обмотки).
- Заклинивание вала из-за неисправности встроенного стояночного тормоза.
Технология восстановления: Этапы ремонта серводвигателя
Восстановление синхронных машин с постоянными магнитами на роторе требует специализированной оснастки и понимания принципов работы сервосистем. Неквалифицированное вмешательство (например, снятие датчика без сохранения нулевой метки) приведет к тому, что мотор просто не запустится. Наш регламент включает следующие обязательные шаги:
- 1. Входящий электрический контроль.До разборки двигателя мы проводим замеры сопротивления изоляции обмоток статора мегаомметром (напряжением 500-1000В) и проверяем индуктивность по фазам. Это позволяет сразу исключить или подтвердить межвитковое замыкание или пробой на корпус.
- 2. Тестирование датчика обратной связи.С помощью анализатора сигналов мы считываем данные с энкодера и фиксируем электронный угол смещения (юстировку). Это критически важный этап, гарантирующий, что после сборки ротор будет правильно позиционироваться относительно магнитного поля статора.
- 3. Разборка и механическая дефектовка.Двигатель разбирается с использованием специальных съемников, чтобы не повредить хрупкие магниты ротора. Выполняется дефектовка посадочных мест подшипников на валу и в подшипниковых щитах, проверяется биение вала и износ шпоночного паза.
- 4. Замена комплектующих и профилактика.Производится обязательная замена изношенных подшипников на высокооборотистые аналоги от ведущих мировых брендов (SKF, FAG). Заменяются сальники и уплотнительные кольца. Статорная обмотка очищается от масла и пропитывается специальным электроизоляционным лаком с последующей сушкой в печи.
- 5. Сборка, юстировка и стендовые испытания.После сборки энкодер устанавливается строго по ранее сохраненным меткам. Сервомотор подключается к испытательному стенду (преобразователю частоты) и обкатывается на разных скоростных режимах. Проверяется отсутствие вибраций, температурный режим и форма токов.
Примеры из практики: Наши работы по восстановлению оборудования
Для наглядности того, как профессиональный подход решает критические проблемы на производствах, приведем два кейса, связанных с данной моделью двигателей.
Кейс 1: Устранение вибрации на фрезерном обрабатывающем центре

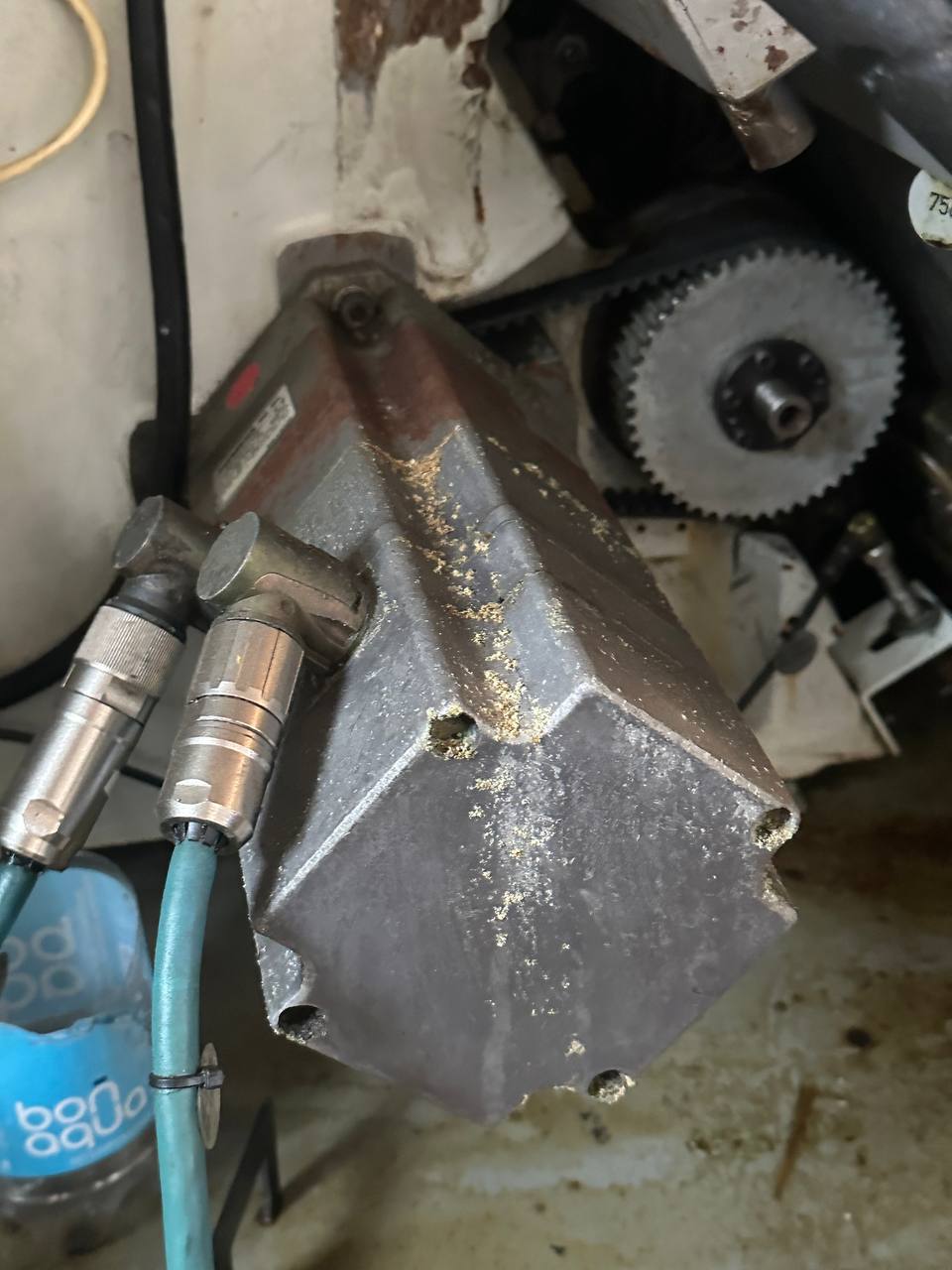

Суть проблемы: Заказчик обратился с жалобой на сильную вибрацию оси X при фрезеровании деталей и появление ошибки по перегрузке привода. Двигатель Siemens 1FK6063-6AF71-1AG0 был демонтирован со станка и доставлен в нашу лабораторию.
Проведенные работы: Механическая диагностика выявила критический износ переднего подшипника из-за попадания внутрь корпуса СОЖ (смазочно-охлаждающей жидкости) через высохший сальник вала. Ротор начал цеплять статор, что и вызывало перегрузку. Мы выполнили полную очистку внутренних полостей, восстановили посадочное место в переднем фланце методом напыления и расточки, заменили подшипники и установили новый армированный сальник. Оптика энкодера была очищена в ультразвуковой ванне.
Результат: Станок был введен в эксплуатацию через 4 дня. Геометрия деталей на выходе вернулась к паспортным допускам, а предприятие сэкономило значительную сумму на покупке нового мотора и адаптации станка под другую серию приводов.
Кейс 2: Заклинивание вала на линии упаковки
Суть проблемы: На автоматизированной упаковочной линии сервомотор перестал вращаться. Привод выдавал ошибку рассогласования позиции. Вал невозможно было провернуть даже вручную при обесточенном оборудовании.
Проведенные работы: Вскрытие показало полное разрушение электромагнитного стояночного тормоза. Фрикционная накладка рассыпалась, и ее частицы заблокировали ротор. Обмотка статора не пострадала. Инженеры сервисного центра удалили остатки старого тормоза, подобрали и установили новый оригинальный тормозной модуль, отрегулировали воздушный зазор. После сборки была проведена заново юстировка датчика положения ротора.
Результат: Динамика разгона и торможения мотора полностью восстановлена. Проведенные стендовые испытания подтвердили надежную фиксацию вала при снятии напряжения. Оборудование возвращено на линию с гарантией 12 месяцев.
Почему предприятия доверяют ремонт серводвигателей нам?
Отдавая сложную приводную технику в неспециализированные мастерские по перемотке обычных асинхронников, вы рискуете потерять мотор навсегда из-за сбитых настроек энкодера. Обращение в наш сервисный центр обеспечивает ряд неоспоримых преимуществ:
- Узкая специализация: Мы обладаем программным обеспечением и оборудованием для работы с цифровыми и аналоговыми датчиками Siemens (Drive-CLiQ, EnDat, Resolver).
- Компонентная база: Наличие на складе сертифицированных высокоскоростных подшипников, сальников и разъемов позволяет сократить сроки ремонта до минимума.
- Стопроцентный выходной контроль: Ни один серводвигатель не покидает сервис без полноценного тестирования под нагрузкой на специализированном стенде, эмулирующем работу станка с ЧПУ.
Итоговый вывод
Качественный ремонт Siemens 1FK6063-6AF71-1AG0 — это высокотехнологичный процесс, требующий инструментальной точности, чистоты и глубоких знаний в области промышленной электромеханики. Восстановление заводских параметров старых серий серводвигателей позволяет производственным компаниям поддерживать парк станков в рабочем состоянии, избегая многомиллионных инвестиций в полную модернизацию систем автоматизации.
Если на вашем предприятии возникли проблемы с сервоприводами: станок теряет координаты, двигатель греется, гудит или выдает ошибки — не ждите окончательной поломки узла. Обращайтесь в наш сервисный центр по ремонту промышленного оборудования. Мы проведем объективную дефектовку, оперативно устраним механические и электронные неисправности и дадим вторую жизнь вашей приводной технике. Свяжитесь с нашими инженерами сегодня для получения консультации и предварительного расчета стоимости работ!
