Профессиональный ремонт шпинделя Weiss с двигателем MW17/15-4: Возвращаем точность станкам с ЧПУ

Введение: Мотор-шпиндель является главным исполнительным органом любого современного фрезерного или токарного обрабатывающего центра, и от его состояния напрямую зависит качество выпускаемой продукции. Внезапный гул, вибрация или потеря точности приводят к браку деталей и вынужденному простою дорогостоящего оборудования. Качественный ремонт шпинделя Weiss с двигателем MW17/15-4 — это технологически сложная задача, требующая прецизионного оборудования и высокой квалификации инженеров. В этом материале мы расскажем, как наш сервисный центр по ремонту промышленного оборудования осуществляет комплексное восстановление таких высокооборотистых узлов, помогая предприятиям экономить миллионы рублей на покупке новых агрегатов.

Специфика мотор-шпинделей Weiss и главные причины поломок

Немецкая компания Weiss Spindeltechnologie (входящая в концерн Siemens) производит агрегаты премиум-класса. Модель шпинделя, оснащенная встроенным асинхронным или синхронным двигателем MW17/15-4, отличается высокими крутящими моментами, встроенной системой жидкостного охлаждения и сложной кинематикой механизма захвата инструмента. Конструкция рассчитана на длительную работу при экстремальных нагрузках, однако суровые реалии металлообработки вносят свои коррективы.

Службы главных механиков чаще всего передают нам мотор-шпиндели со следующими симптомами:

Аварийное столкновение (удар): Оператор совершил ошибку, и инструмент на рабочих подачах врезался в деталь. Это приводит к мгновенному повреждению керамических подшипников и смещению ротора.
Попадание СОЖ внутрь корпуса: Износ лабиринтных уплотнений или подача воздуха под недостаточным давлением (подпор воздуха) приводит к тому, что смазочно-охлаждающая жидкость вымывает смазку из подшипниковых узлов и вызывает замыкание статорной обмотки двигателя.
Проблемы с зажимом инструмента: Износ тарельчатых пружин (шомпола) приводит к тому, что оправка с фрезой фиксируется слабо, возникают вибрации, и станок выдает ошибку датчика зажима/разжима.
Естественный износ: Появление нехарактерного шума и рост температуры шпинделя после выработки регламентного ресурса (обычно 6000-8000 часов работы).

Технология восстановления: Как мы ремонтируем шпиндели

В нашем сервисном центре процесс ремонта мотор-шпинделя строго регламентирован. Мы не просто меняем детали, а восстанавливаем заводскую геометрию и динамику узла. Этапы работы включают:

1. Входной контроль и вибродиагностика.Агрегат проверяется на биение конуса (инструментальной оправки), измеряется усилие зажима инструмента динамометром, проводится мегаомметрия обмоток статора MW17/15-4 и проверка работы энкодера.

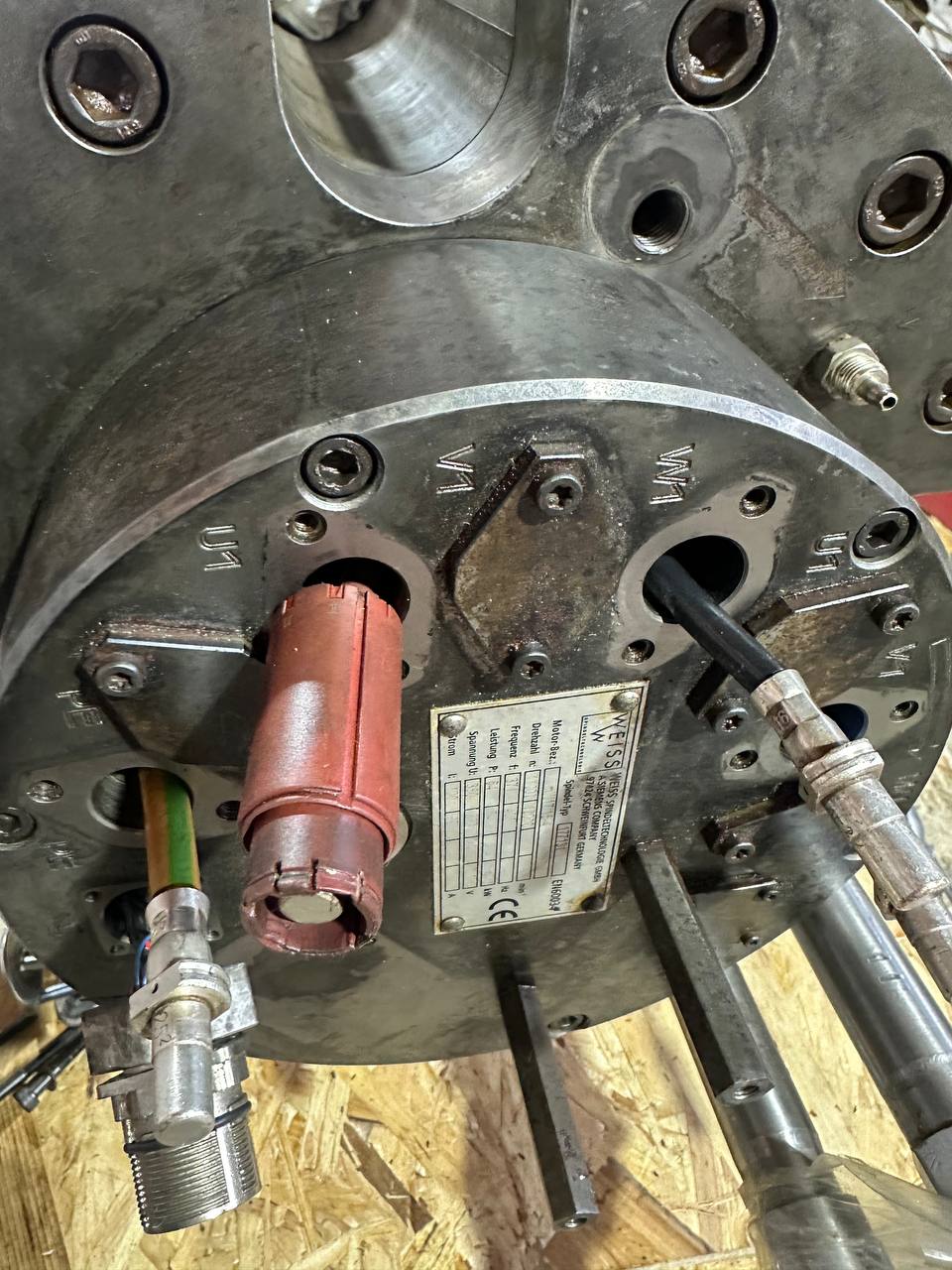

2. Прецизионная разборка и дефектовка.Шпиндель разбирается в чистой зоне с использованием специальной гидравлической оснастки. Все детали промываются. Измеряются посадочные места подшипников на валу и в корпусе с точностью до микрона. Если посадочное место "прослаблено", применяется технология напыления и шлифовки.
3. Замена подшипниковой группы.Мы устанавливаем только оригинальные высокоскоростные радиально-упорные подшипники (чаще всего с керамическими шариками) классов точности P4/P2. Подшипники закладываются с дозированным объемом специальной консистентной смазки.
4. Ремонт механизма захвата (шомпола).Производится замена пакета тарельчатых пружин, восстанавливается или меняется цанговый захват. Обязательно настраиваются датчики положения (отпущен/зажат/без инструмента).
5. Динамическая балансировка ротора.Вал в сборе балансируется на специальном станке для устранения дисбаланса, который на высоких оборотах способен разрушить новые подшипники за пару дней.
6. Сборка и обкатка на стенде.Финальный этап. Шпиндель собирается и устанавливается на испытательный стенд. Производится ступенчатый разгон с мониторингом температуры подшипниковых узлов и уровня вибрации. Только после успешного прохождения многочасового теста узел выдается заказчику.

Примеры из практики (Наши работы)

Лучшим подтверждением нашей квалификации являются успешно реализованные проекты. Рассмотрим два типичных случая из портфолио нашего сервиса по ремонту промышленного оборудования.

Кейс 1: Восстановление шпинделя после жесткого удара на портальном станке

Проблема: В ходе обработки крупногабаритной детали из-за сбоя в G-коде произошло столкновение фрезы с заготовкой. Мотор-шпиндель Weiss (двигатель MW17/15-4) заклинило. Заказчик сообщил о сильном биении вала.

Выполненные работы: При дефектовке выявлено разрушение сепаратора переднего дуплекса подшипников и задиры на внутреннем конусе HSK. Статор мотора не пострадал. Мы провели шлифовку инструментального конуса "как есть" (без снятия слоя, изменяющего базу), заменили весь комплект шпиндельных подшипников, установили новый датчик энкодера (старый был поврежден осколками) и провели динамическую балансировку вала в сборе.

Результат: После обкатки на стенде биение на контрольной оправке составило менее 0.002 мм (2 микрона). Станок вернулся к чистовой фрезеровке через 8 дней. Покупка нового агрегата обошлась бы предприятию в 5 раз дороже и заняла бы до 3 месяцев ожидания.

Кейс 2: Падение усилия зажима и вылет инструмента

Проблема: На пятиосевом обрабатывающем центре шпиндель начал терять инструмент при силовом фрезеровании. Стойка ЧПУ периодически выдавала ошибки по положению гидроцилиндра отжима.

Выполненные работы: Замер динамометром показал усилие зажима в 4 кН вместо паспортных 10 кН. Вскрытие показало, что пакет тарельчатых пружин внутри вала треснул из-за усталости металла. Наши инженеры полностью извлекли шомпол, заменили комплект пружин на оригинальные немецкие аналоги, заменили изношенную лепестковую цангу. Параллельно была проведена профилактическая замена смазки в подшипниках и перенастройка индуктивных датчиков хода поршня.

Результат: Усилие удержания оправки полностью восстановлено. Исключен риск брака деталей и повреждения стола станка вылетевшей фрезой. Ремонт занял 4 рабочих дня.

Почему предприятия выбирают наш сервисный центр?

Ремонт высокоскоростных мотор-шпинделей невозможно выполнить "на коленке" в цеховой мастерской. Обращаясь к нам, службы эксплуатации производств получают уверенность в результате:

Инструментальная точность: Мы располагаем климатизированной зоной для сборки, микрометрическим измерительным инструментом и оборудованием для балансировки в двух плоскостях.
Финансовая выгода: Восстановление штатного узла всегда рентабельнее заказа нового шпинделя Weiss. Вы платите только за реально выполненные работы и замененные детали.
Гарантия ресурса: Обязательная стендовая обкатка эмулирует работу на станке. Мы возвращаем заказчику проверенный узел с протоколом испытаний (температуры, вибрации, биение).

Итоговый вывод

Своевременная диагностика и профессиональный ремонт шпинделя Weiss с двигателем MW17/15-4 — это единственно верный способ продлить жизнь "сердцу" вашего станка с ЧПУ. Игнорирование посторонних шумов или легкой вибрации неизбежно ведет к катастрофическим разрушениям ротора и статора, что делает оборудование неремонтопригодным.

Если ваш обрабатывающий центр перестал держать допуски по шероховатости, шпиндель греется, не зажимает инструмент или полностью заблокирован — не теряйте время. Обращайтесь в наш профильный сервис по ремонту промышленного оборудования. Наши инженеры проведут точную дефектовку, заменят изношенные подшипники, отбалансируют вал и вернут вашему производству заявленную заводскую точность. Оставьте заявку сегодня, чтобы минимизировать время простоя ваших станков!
