Комплексный ремонт ванны импрегнирования древесины Matthias Hubel GmbH: Замена устаревшего ПЛК Moeller на ПР103 ОВЕН с панелью HMI Weintek

Введение: Технологический процесс глубокой пропитки пиломатериалов требует строгого соблюдения временных интервалов, давления и контроля уровня антисептика. При выходе из строя управляющей электроники вся линия останавливается, что ведет к срыву поставок и финансовым потерям предприятия. Качественный ремонт ванны импрегнирования древесины часто сводится не к починке механики, а к полной модернизации шкафа управления — замене устаревшего ПЛК Mueller на современное программируемое реле ПР103 ОВЕН и панель оператора HMI Weintek. В этом обзоре из раздела «Наши работы» мы расскажем, как специалисты нашего сервисного центра решают проблему «мертвой» автоматики, возвращая промышленному оборудованию работоспособность и расширяя его функционал.

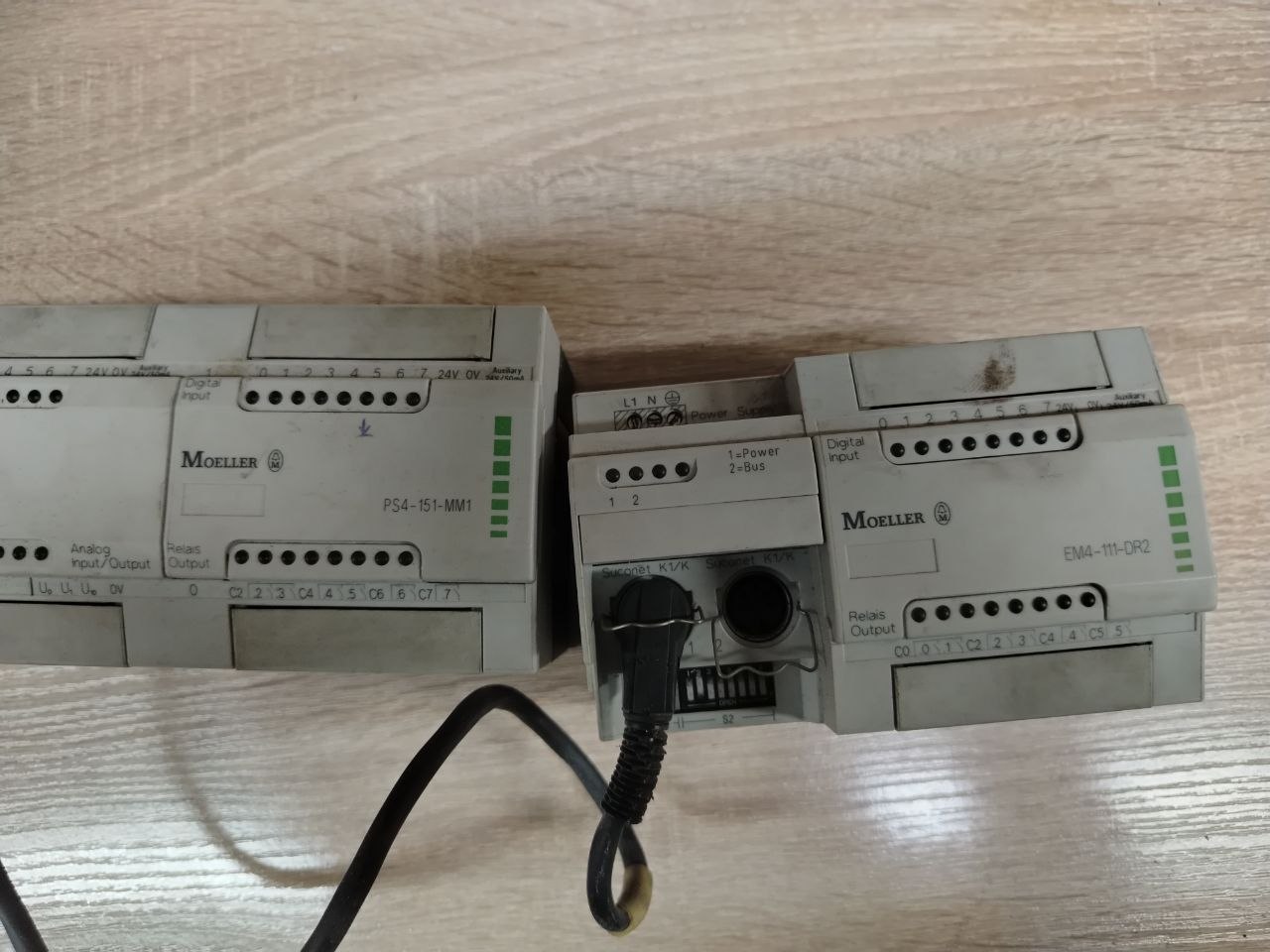

Проблема устаревшей автоматики: Почему ПЛК Moeller — это тупик?

Многие установки для антисептирования и огнебиозащиты древесины (как автоклавного типа, так и погружные ванны), завезенные в прошлые десятилетия, управляются контроллерами европейского производства, такими как Moeller. Со временем электронные компоненты деградируют, релейные выходы выгорают, а встроенные элементы питания теряют заряд, что приводит к полному стиранию управляющей программы из памяти.

Для главного механика предприятия поломка такого ПЛК становится настоящей катастрофой по нескольким причинам:

Отсутствие запчастей: Контроллеры старых серий сняты с производства, найти их на рынке крайне сложно, а доставка занимает месяцы.
Закрытый код: Даже если удастся найти б/у контроллер, исходная программа управления технологическим процессом (циклограмма работы насосов, клапанов и тельферов) обычно утеряна. Без нее «железо» бесполезно.
Сложность диагностики: Старые системы часто не имеют наглядной индикации ошибок, из-за чего оператор не понимает, почему ванна не заполняется раствором или не сбрасывает давление.

Единственным экономически целесообразным и технически грамотным решением в такой ситуации является ретрофиттинг — глубокая модернизация системы управления с написанием нового программного обеспечения.

Как мы проводим модернизацию: От дефектовки до запуска

В нашем сервисе по ремонту промышленного оборудования процесс перевода ванны импрегнирования на новую аппаратную базу отлажен до мелочей. Мы используем проверенную связку: программируемое реле ОВЕН ПР103 в качестве логического ядра и панель Weintek для человеко-машинного интерфейса.

1. Технологический аудит и реверс-инжиниринг.Наши инженеры выезжают на объект, прозванивают существующие датчики уровня, концевые выключатели, клапаны и насосные станции. Совместно с технологами предприятия мы восстанавливаем алгоритм работы установки (время вакуумирования, выдержка под давлением, слив раствора).
2. Демонтаж и перекоммутация шкафа управления.Устаревший контроллер Moeller аккуратно демонтируется. На DIN-рейку устанавливается ПР103 ОВЕН. Проводится маркировка и переподключение всех сигнальных и силовых линий с заменой изношенных промежуточных реле и пускателей.
3. Программирование логики (ОВЕН ПР103).Мы пишем новую программу управления с нуля в среде Owen Logic. Прибор ПР103 идеально подходит для этих задач: он имеет достаточное количество дискретных и аналоговых входов/выходов, встроенный интерфейс RS-485 и отличается высочайшей надежностью в условиях сырых цехов.
4. Разработка интерфейса HMI (Weintek).Вместо слепых кнопок на дверце шкафа мы врезаем цветную сенсорную панель Weintek. Создается интуитивно понятная мнемосхема установки. Оператор видит уровень жидкости в реальном времени, состояние клапанов и время до окончания цикла.
5. Пусконаладочные работы.Проводится тестирование алгоритмов в ручном и автоматическом режимах. Настраиваются таймеры, проверяется срабатывание аварийных блокировок (например, защита от включения насоса при пустом баке).

Примеры из нашей практики (Наши работы)

Замена системы управления дает оборудованию вторую жизнь. Рассмотрим реальные примеры модернизации, выполненные нашими инженерами на деревообрабатывающих предприятиях.

Кейс 1: Модернизация автоклава глубокой пропитки пиломатериалов

Суть проблемы: На ДОКе вышла из строя система управления автоклавом на базе старого ПЛК Mueller. Процесс «вакуум-давление-вакуум» остановился, так как контроллер перестал открывать пневмоклапаны подачи антисептика. Оборудование простаивало неделю, попытки найти оригинальную плату не увенчались успехом.

Наше решение: Специалисты сервисного центра полностью ампутировали старую электронику. Был установлен ПР103 ОВЕН и 7-дюймовая панель HMI Weintek. Мы написали программу, которая позволила технологам создавать рецепты (сохранять различные профили времени и давления для разных пород дерева), чего на старом контроллере сделать было невозможно.

Результат: Оборудование запущено за 4 рабочих дня. Предприятие получило современную, легко обслуживаемую систему визуализации процесса. Покупка новой автоклавной установки обошлась бы в десятки миллионов рублей, тогда как модернизация стоила в разы дешевле.

Кейс 2: Ремонт линии погружного импрегнирования (ванна с гидроприводом)

Суть проблемы: В ванне для антисептирования бруса пропала автоматика контроля уровня. Насос перекачки работал на сухую, сгорел двигатель гидростанции подъема крышки. Причиной стал сбой логики в устаревшем процессорном модуле шкафа управления.

Наше решение: Проведен оперативный ретрофиттинг. Перевод логики гидростанции и насосов на реле ОВЕН с интеграцией поплавковых и ультразвуковых датчиков уровня. На панели Weintek был реализован журнал аварий, который фиксирует все внештатные ситуации и действия оператора.

Результат: Исключен человеческий фактор (перелив ванны, работа насоса без жидкости). Линия работает стабильно, а техническая служба завода может самостоятельно купить запасное реле в любом регионе РФ в случае непредвиденных скачков напряжения.

Преимущества перехода на отечественную логику и доступный HMI

Обращаясь к нам за услугой ремонта промышленного оборудования путем его модернизации, вы инвестируете в независимость своего производства. Связка ОВЕН + Weintek дает ряд колоссальных преимуществ:

Импортозамещение и доступность: Оборудование ОВЕН всегда в наличии на территории РФ. В случае аварии через 5-10 лет вам не придется искать детали на зарубежных аукционах.
Передача исходного кода: В отличие от европейских производителей станков, мы передаем заказчику исходники программы (проекты Owen Logic и EasyBuilder Pro). Вы полностью владеете своим оборудованием.
Гибкость технологии: Если завтра вам потребуется добавить новый насос, изменить время пропитки или установить дополнительные датчики температуры — мы легко допишем это в программу и выведем на экран панели.

Итоговый вывод

Остановка технологического процесса из-за сгоревшей электроники — это решаемая проблема. Комплексный ремонт ванны импрегнирования древесины (замена устаревшего ПЛК Mueller на ПР103 ОВЕН и HMI Weintek) — это самый эффективный способ не просто починить станок, но и вывести контроль над производством на современный уровень.

Если на вашем деревообрабатывающем предприятии «умерла» система управления, сгорел контроллер или оборудование работает некорректно — не торопитесь заказывать новые линии. Обращайтесь в наш сервисный центр. Наши инженеры АСУ ТП спроектируют новую систему, соберут шкаф, напишут надежный софт и проведут пусконаладку в кратчайшие сроки. Свяжитесь с нами прямо сейчас, чтобы получить консультацию и оперативно вернуть ваше оборудование в строй!
