Комплексный ремонт частотного преобразователя ABB ACS880-01-061A-3: Замена MCD501-16IO2 Thyristor Diode Module и IGBT 2MBI900VXA-120P-50

Введение: Промышленные приводы флагманской серии ACS880 славятся своей способностью управлять механизмами в самых тяжелых условиях благодаря алгоритму прямого управления моментом (DTC). Однако экстремальные перегрузки, скачки напряжения или короткие замыкания на линии двигателя способны вывести из строя даже самую надежную силовую часть. В этом материале мы детально разберем ремонт частотного преобразователя ABB ACS880-01-061A-3, который потребовал одновременного вмешательства во входной выпрямительный каскад и выходной инвертор. Практика нашего сервисного центра показывает, что грамотная замена MCD501-16IO2 Thyristor Diode Module в связке с заменой транзисторного модуля 2MBI900VXA-120P-50 позволяет полностью восстановить работоспособность дорогостоящего агрегата, сэкономив предприятию миллионы рублей на покупке нового оборудования.

Анатомия каскадной аварии: Почему выгорает силовая часть?

Модель ABB ACS880-01-061A-3 рассчитана на номинальный ток 61 А и мощность порядка 30 кВт при напряжении 400 В. Архитектура силовой цепи классическая: переменный ток сети преобразуется в постоянный во входном мосту, а затем инвертируется обратно в переменный ток нужной частоты выходными ключами.

Когда к нам в сервис по ремонту промышленного оборудования поступает инвертор с полностью выгоревшей силовой базой, это свидетельствует о так называемой «каскадной аварии». Сценарий обычно следующий:

Из-за пробоя изоляции обмоток электродвигателя или повреждения кабельной трассы происходит жесткое короткое замыкание (КЗ).
Выходной транзисторный модуль 2MBI900VXA-120P-50 (производства Fuji Electric), отвечающий за формирование фаз на двигатель, не выдерживает токового удара. Происходит тепловой пробой кристалла IGBT.
Пробитый транзистор создает короткое замыкание уже внутри самого частотника — на шине постоянного тока (DC-link).

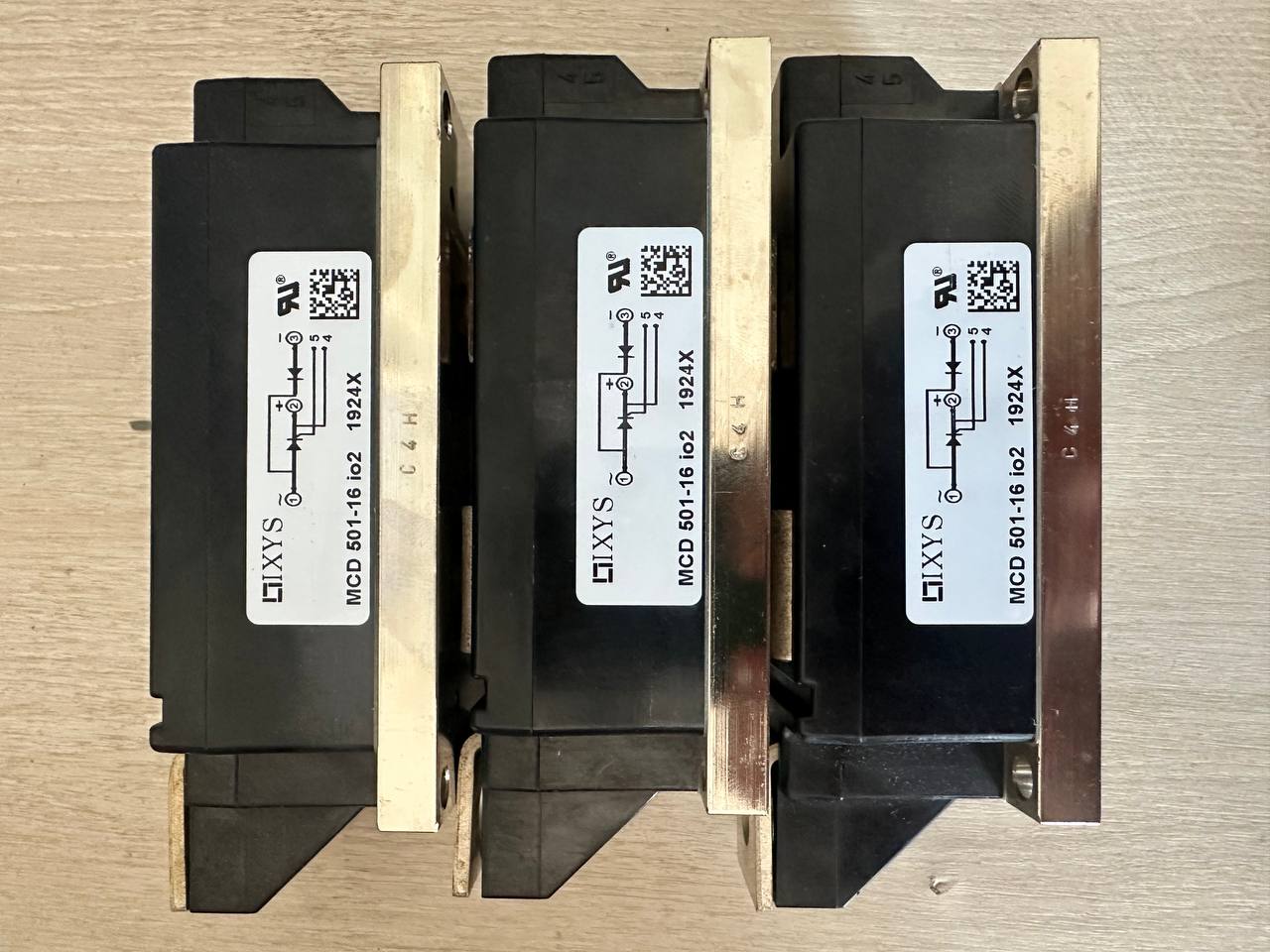

Это КЗ бьет по входному выпрямителю. В результате происходит тепловое разрушение тиристорно-диодного модуля MCD501-16IO2 Thyristor Diode Module.

В итоге на панели оператора высвечиваются критические аппаратные ошибки (например, 2340 Short circuit или 3130 Input phase loss), и привод превращается в «кирпич». Официальные дилеры в таких случаях предлагают замену всего силового блока в сборе. Наш подход — компонентное восстановление.

Технология восстановления: Этапы ремонта ABB ACS880

Успешная замена силовой электроники требует ювелирной точности и понимания схемотехники. Нельзя просто прикрутить новые модули — при следующем включении они сгорят снова, если не устранить первопричину на платах управления. Регламент нашего сервиса включает следующие шаги:

1. Полная разборка и очистка.Частотный преобразователь полностью разбирается. Массивный алюминиевый радиатор охлаждения, вентиляторы и печатные платы очищаются от токопроводящей пыли и нагара.
2. Демонтаж и статика силовых цепей.Сгоревшие компоненты MCD501-16IO2 и 2MBI900VXA-120P-50 демонтируются. Контактные площадки радиатора зачищаются. Производится замер емкости и ESR конденсаторов звена постоянного тока — при сильных замыканиях они также могут потерять свои свойства.
3. Компонентный ремонт платы драйверов.Самый важный этап. Пробой IGBT-модуля неизбежно "прошивает" высокое напряжение в слаботочную часть. Инженеры осциллографом проверяют оптопары, стабилитроны и затворные резисторы на плате драйверов, управляющей ключом 2MBI900VXA-120P-50. Выгоревшие SMD-компоненты перепаиваются.
4. Монтаж новых силовых модулей.На очищенный радиатор наносится высококачественная термопаста строго дозированным слоем. Устанавливается новый Thyristor Diode Module MCD501-16IO2 и IGBT модуль 2MBI900VXA-120P-50. Затяжка болтовых соединений производится динамометрическим ключом по спецификации производителя для обеспечения идеального теплоотвода.
5. Динамические стендовые испытания.Привод собирается и подключается к испытательному стенду. На малых, а затем на номинальных токах проверяется форма выходного напряжения (ШИМ), работа алгоритма DTC и температурный режим радиатора.

Практические примеры из раздела «Наши работы»

Чтобы продемонстрировать эффективность компонентного ремонта, приведем два реальных кейса восстановления данных преобразователей частоты.

Кейс 1: Авария на линии экструзии пластика

Суть проблемы: Привод ABB ACS880-01-061A-3, управляющий главным двигателем экструдера, аварийно отключился с громким хлопком внутри шкафа. Вводные автоматы выбило. Производственная линия остановилась, пластик в шнеке начал остывать.

Ход работ: Дефектовка в нашей лаборатории выявила тотальное разрушение выходного каскада. Из-за межвиткового замыкания в тяжело нагруженном двигателе взорвался кристалл модуля 2MBI900VXA-120P-50, потянув за собой входной мост MCD501-16IO2. Инженеры провели замену обоих силовых агрегатов, восстановили сгоревшие дорожки на плате драйверов и заменили защитные варисторы на входе.

Результат: Инвертор восстановлен за 4 рабочих дня. Заказчику не пришлось заново проводить пусконаладку сложной системы управления экструдером, так как плата управления (Control Unit) осталась целой и все макросы сохранились.

Кейс 2: Восстановление привода мостового крана

Суть проблемы: Частотный преобразователь отвечал за механизм подъема. Из-за неисправности тормозного резистора кинетическая энергия опускающегося груза пошла обратно в ПЧ. Возникло критическое перенапряжение на шине постоянного тока.

Ход работ: Перенапряжение вызвало пробой тиристорно-диодного модуля MCD501-16IO2. Модуль IGBT уцелел, однако плата управления зафиксировала сбой. Мы выполнили замену входного выпрямителя, протестировали конденсаторы звена постоянного тока под нагрузкой и заменили ключ тормозного чоппера, который стал первопричиной аварии.

Результат: Оборудование успешно прошло тест на подъемном стенде. Кран вернулся в эксплуатацию. Экономия бюджета предприятия составила более 70% по сравнению с текущей стоимостью нового привода ACS880.

Преимущества аппаратного ремонта в нашем сервисном центре

Политика крупноузловой замены, диктуемая производителями, сегодня экономически невыгодна. Обращаясь за ремонтом промышленного оборудования к нам, службы главного энергетика и механика получают ряд неоспоримых преимуществ:

Экономическая эффективность: Компонентная пайка плат и точечная замена силовых полупроводников стоит в разы дешевле покупки нового ПЧ или целого силового блока в сборе.
Оперативность: Мы держим на складе востребованные промышленные компоненты, включая IGBT-модули Fuji Electric и тиристорные сборки, что исключает месячные ожидания поставок из-за рубежа.
Сохранение интеллектуальной собственности: При ремонте силовой части программные параметры, рецепты и сетевые настройки (Profibus, PROFINET), хранящиеся в плате управления, остаются неизменными.

Итоговый вывод

Каскадное выгорание силовой базы — это серьезная, но решаемая проблема. Квалифицированный ремонт частотного преобразователя ABB ACS880-01-061A-3, включающий прецизионную замену MCD501-16IO2 Thyristor Diode Module и транзисторов 2MBI900VXA-120P-50 с последующим восстановлением драйверов, способен вернуть приводу первоначальные заводские характеристики и продлить срок его службы на долгие годы.

Если на вашем предприятии произошла авария, привод ушел в глухую защиту, выбивает автоматы или появился запах гари — не пытайтесь запускать его повторно. Доверьте эту задачу профессионалам. Наш сервисный центр по ремонту промышленного оборудования проведет глубокую аппаратную дефектовку, выявит первопричину поломки и выполнит надежный компонентный ремонт с обязательным тестированием под нагрузкой. Свяжитесь с нашими техническими специалистами прямо сейчас для оперативной консультации и расчета стоимости восстановления!
